SMD-Glasgekapselter NTC-Thermistor

‌
‌
‌
‌
‌

Produktdetails

Beschreibung
Datenschutzrichtlinie
Rezensionen

beschreiben

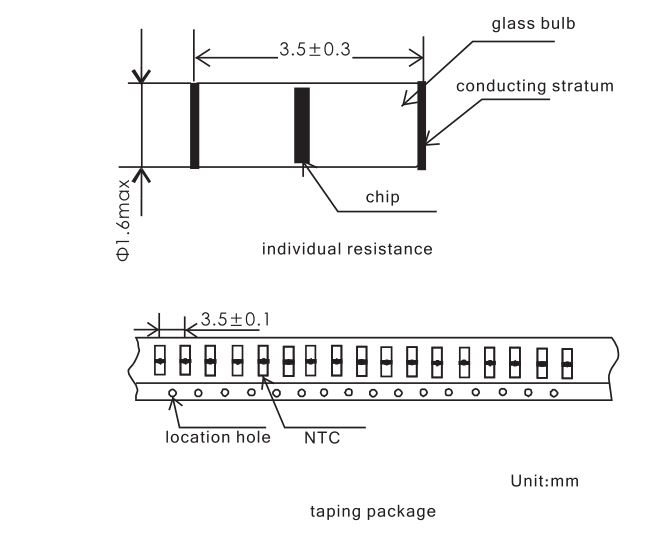

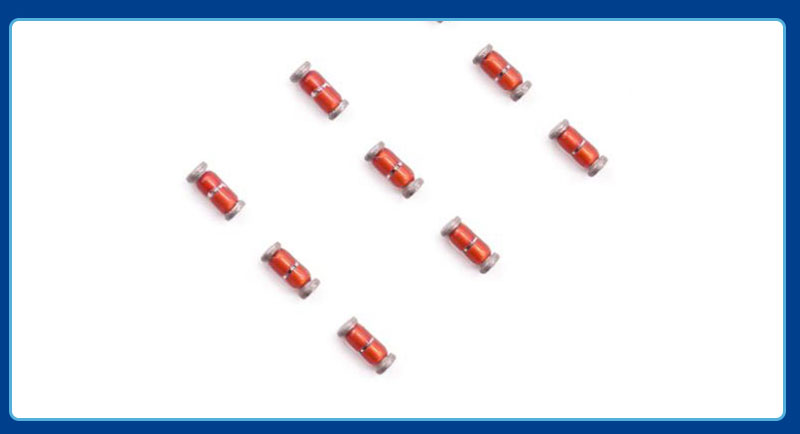

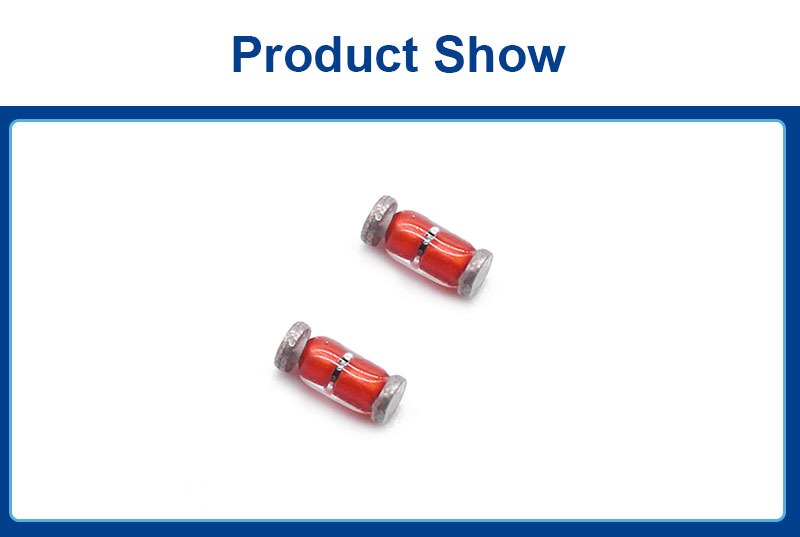

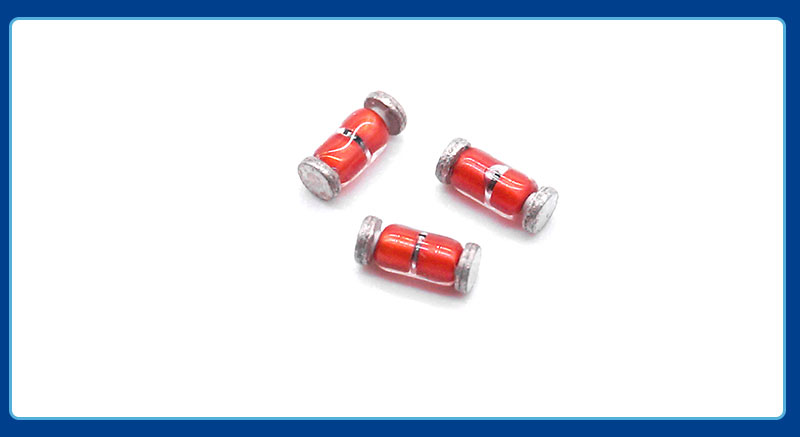

Der glasversiegelte SMD-NTC-Thermistor ist eine oberflächenmontierte (SMT) Temperaturerfassungskomponente, die mit einem innovativen Verfahren hergestellt wird. Es kombiniert erfolgreich die ultimative Zuverlässigkeit der traditionellen Glasversiegelung mit der Produktionseffizienz moderner Oberflächenmontagetechnologie (SMT). Sein struktureller Kern ist ein NTC-Keramikchip, der in einem robusten Miniaturglasgehäuse mit metallisierten Elektroden an der Unterseite versiegelt ist und die direkte Montage auf einer Leiterplatte durch Reflow-Löten ermöglicht.

Spezifikation

MF58 glasgekapselter NTC-Thermistor
Modell: MF58
B-Wert: 3470 ~ 4400
Widerstand: 2K-1000KΩ
Arbeitstemperatur: -55 ~ + 250 ℃
Produktmerkmale: kleine Größe und hohe Präzision

Funktionen hervorheben

1. Extreme Umweltverträglichkeit und Langzeitstabilität:
Da es die DNA der Glasversiegelung übernimmt, bietet es eine völlig luftdichte Verpackung, die es effektiv vor Wasserdampf, Feuchtigkeit, Salznebel und verschiedenen korrosiven Gasen isolieren kann. Dadurch wird sichergestellt, dass der Widerstandswert aufgrund des Eindringens von Feuchtigkeit in extrem rauen Umgebungen nicht schwankt und eine beispiellose langfristige Messstabilität und Zuverlässigkeit erreicht wird.

2. Hervorragende Verarbeitbarkeit bei hohen Temperaturen:
Das Glasmaterial selbst ist hitzebeständig, wodurch es höheren Reflow-Temperaturen standhält und in einem weiten Temperaturbereich von -55 °C bis +250 °C betrieben werden kann, was die Leistung gewöhnlicher Epoxidharz- oder kunststoffverkapselter Chip-NTCs bei weitem übertrifft.

3. Kompatibel mit automatisierter Oberflächenmontage (SMT):

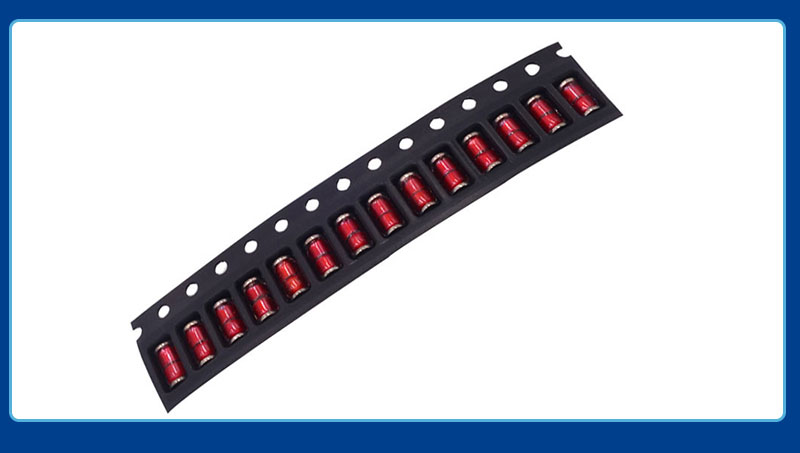

Es verwendet Standard-SMD-Gehäuse (z. B. 0805, 0603 usw.), die sich sehr gut für Hochgeschwindigkeits-SMD-Maschinen und Reflow-Lötprozesse eignen und die Effizienz der Großserienproduktion mit hoher Konsistenz und Ausbeute erheblich verbessern und gleichzeitig Platz auf der Leiterplatte sparen, im Einklang mit dem Entwicklungstrend der Miniaturisierung elektronischer Geräte.

4. Hohe mechanische Festigkeit und Thermoschockbeständigkeit:
Der Mikroglaskörper hat eine starke Struktur und hält der Biegebeanspruchung der Leiterplatte und starken Temperaturzyklen (Thermoschock) stand. Es verfügt über eine hervorragende Vibrations-, Schlag- und Thermoschockbeständigkeit sowie eine lange Lebensdauer


Hauptanwendungen

  • Automobilelektronik: Hochzuverlässige Temperaturüberwachung in Umgebungen mit hohen Temperaturen und starken Vibrationen für Komponenten unter der Motorhaube wie Motorsteuergeräte (ECUs), Getriebesteuerungen, Batteriemanagementsysteme (BMSs) und Bordladegeräte (OBCs).

  • Industrie und Kommunikation: Präzises Temperaturmanagement und Überhitzungsschutz für Industriewechselrichter, Servoantriebe, Basisstations-Leistungsverstärker und Outdoor-Kommunikationsgeräte zur Bewältigung rauer Außenumgebungen.

  • High-End-Verbraucherelektronik: Interne Temperaturüberwachung mit extrem hohen Zuverlässigkeitsanforderungen, z. B. bei Servern und Speichergeräten im Rechenzentrum.

  • Intelligente Haushaltsgeräte: Temperaturerfassung in feuchten und hohen Umgebungstemperaturen wie High-End-Geschirrspülern und Trocknern.

Zusammenfassen


Der glasversiegelte SMD-NTC-Thermistor ist ein High-End-Temperatursensor, der für raue Umgebungen ausgelegt und mit der modernen automatisierten Produktion kompatibel ist. Es vereint perfekt hohe Umweltzuverlässigkeit mit automatisierter Produktionseffizienz und ist damit die bevorzugte Komponente für Automobilelektronik, Industriesteuerungen und High-End-Kommunikationsgeräte, die auf der Suche nach ultimativer Leistung und Zuverlässigkeit sind.
