Radialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für Klimaanlagen

‌
‌
‌
‌
‌

Produktdetails

Beschreibung
Datenschutzrichtlinie
Rezensionen

beschreiben

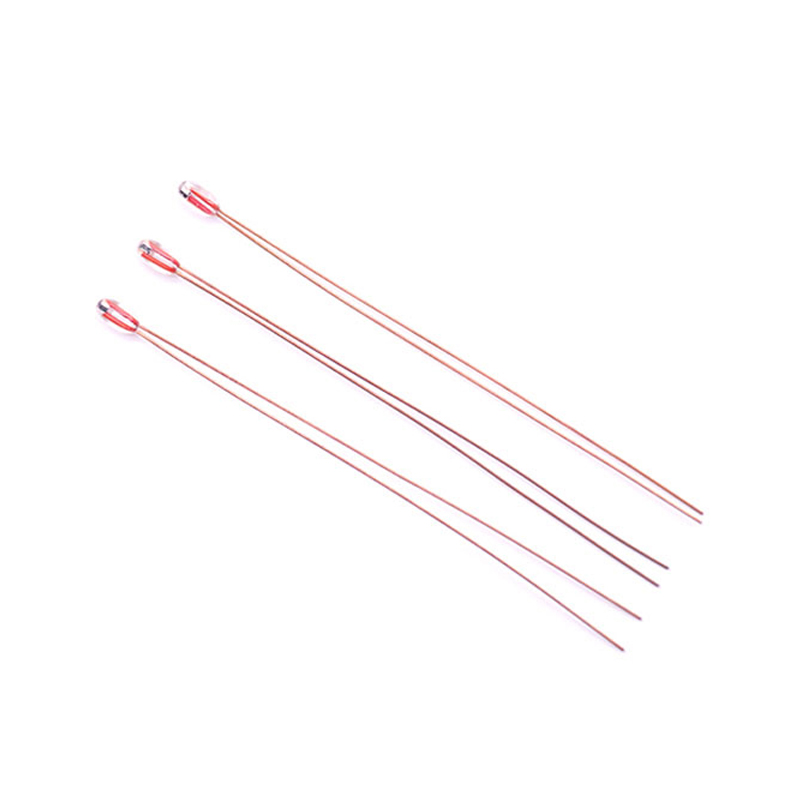

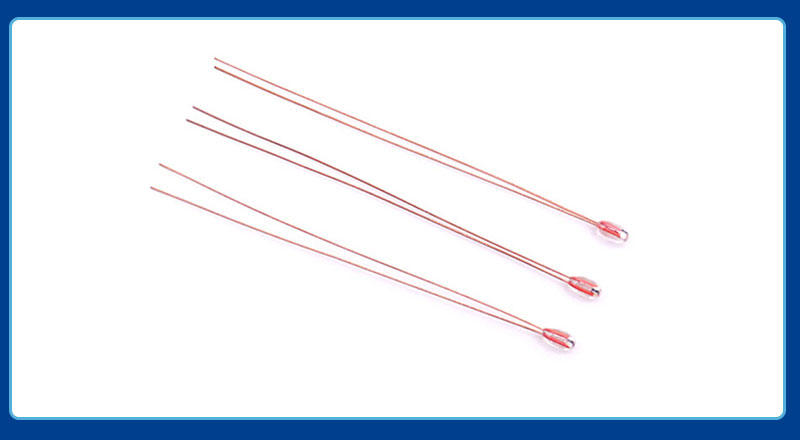

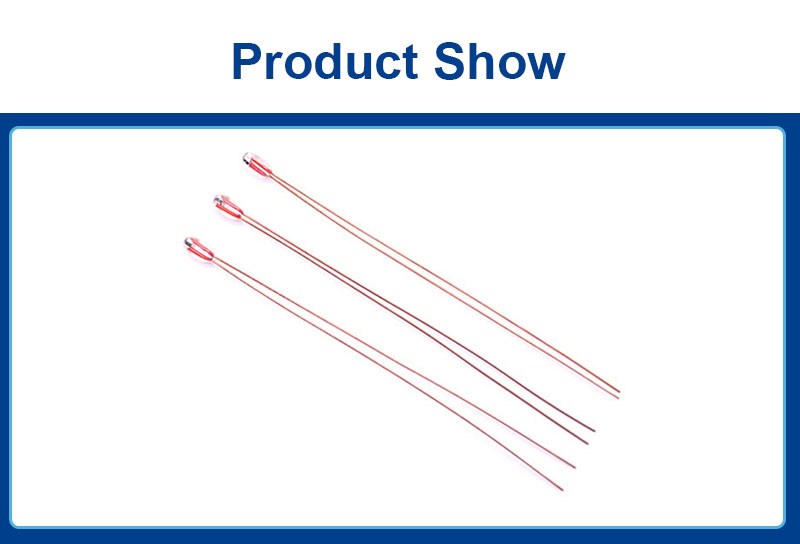

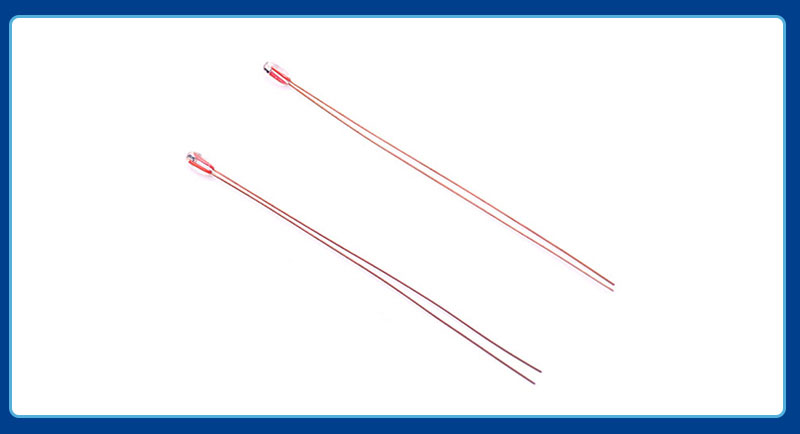

Einseitig glasversiegelte NTC-Thermistoren sind hochzuverlässige Temperaturmesskomponenten, die mithilfe eines speziellen Glasversiegelungsverfahrens eingekapselt sind. Ihr bemerkenswertestes Merkmal ist, dass beide Leitungen am selben Ende des Glaskörpers austreten, wodurch eine robuste „Single-Ended“-Struktur entsteht. Dieses einzigartige Design kombiniert die technischen Vorteile der Glaskapselung mit einer bequemen Installation und macht es zu einer idealen Temperaturmesslösung in rauen Umgebungen.

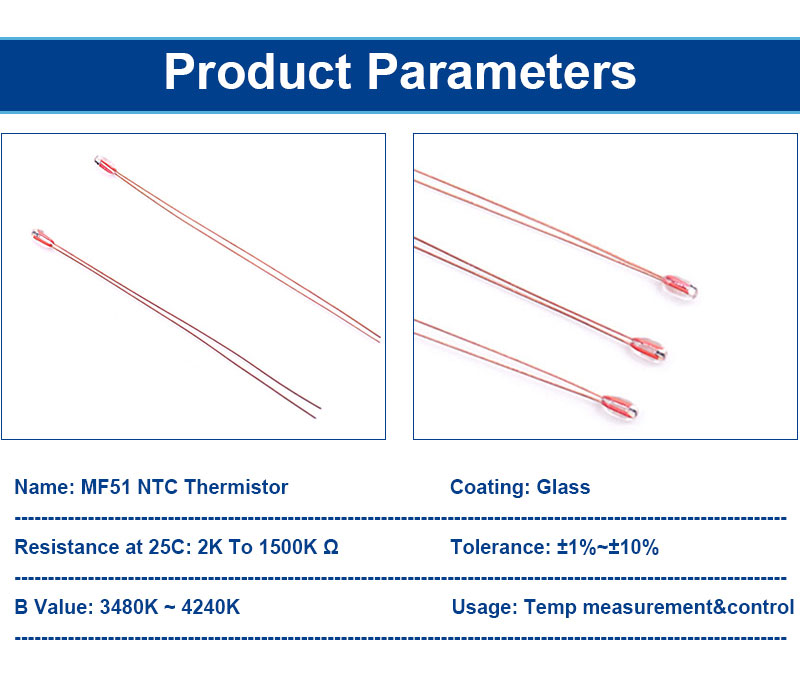

Spezifikation

Form: Perlenform
Bewerteter Nullstromwiderstand bei 25 °C. Zum Beispiel: 502 bedeutet R2sc=5K Q
Widerstandstoleranz: F (±1 %), G (±2 %); H (±3 %); J (±5 %); K (±10 %)
B-Wert (B,25/50C.): 3950 K
B-Wert-Toleranz: F (±1 %); G (±2 %); H (±3%)

Funktionen hervorheben

Hervorragende Abdichtung und Umweltbeständigkeit: Ähnlich wie beim MF58 bietet das Glasgehäuse vollständigen luftdichten Schutz und widersteht effektiv hohen Temperaturen, hoher Luftfeuchtigkeit, Kondensation, Salznebel und verschiedenen korrosiven Gasen und Flüssigkeiten. Der empfindliche Keramikchip ist vollständig von der äußeren Umgebung isoliert, wodurch Leistungseinbußen und Messwertabweichungen durch Oxidation oder Eindringen von Feuchtigkeit grundsätzlich verhindert werden.

Extrem hohe mechanische Festigkeit und Zuverlässigkeit: Die Single-Ended-Struktur fixiert die Leitung an einem Ende und bildet eine solide, abgedichtete Verbindung zwischen dem Glaskörper und der Leitung, was ihr eine hervorragende Beständigkeit gegen Vibrationen, Stöße und Biegungen verleiht, mechanischen Belastungen in rauen Umgebungen standhält und eine lange Lebensdauer bietet.

Hervorragende Hochtemperatur- und Langzeitstabilität: Das Glas selbst ist hitzebeständig und seine Luftdichtheit gewährleistet die Stabilität der Innenmaterialien. Daher kann die Komponente über einen weiten Temperaturbereich (z. B. -55 °C bis +250 °C oder höher) äußerst stabile Widerstands-Temperatur-Eigenschaften bei minimaler Langzeitdrift und hoher Genauigkeit beibehalten.

Vielseitige Montageoptionen: Die einseitige Leitungsstruktur bietet erhebliche Installationsflexibilität. Sie kann wie eine Standarddiode direkt in eine Leiterplatte zur Durchsteckmontage (THT) eingesetzt werden, oder sie kann mit ihrem robusten Glaskörper festgeklemmt oder mit einer Halterung auf einer Oberfläche oder in einem Hohlraum am gewünschten Messort montiert werden. Es ist ideal für den Einbau in Motorwicklungen, Metallgehäusen oder Rohren.


Hauptanwendungen

Automobil und Transport: Motormanagementsysteme, Überwachung der Getriebeöltemperatur, Überwachung der Batteriesatztemperatur, Klimaanlagen usw. erfordern eine hohe Witterungsbeständigkeit und Vibrationsbeständigkeit.

Industrielle Automatisierung und Motorantrieb: Servomotoren, Frequenzumrichter, Überhitzungsschutz für Pumpenwicklungen, Temperaturregelung für Heizzylinder in Kunststoffmaschinen, Online-Temperaturüberwachung für Industrieanlagen.

Haushaltsgeräte: Temperaturerfassung und -steuerung in Umgebungen mit hoher Temperatur und hoher Luftfeuchtigkeit, wie z. B. hochwertige Geschirrspüler, Trockner und Öfen.

Energiemanagement: Überwachung der Wärmeableitungstemperatur von Solarwechselrichtern, Ladesäulen und Leistungsmodulen.

Zusammenfassend lässt sich sagen, dass der einseitig glasversiegelte NTC-Thermistor ein Hochleistungs-Temperatursensor ist, der für Anwendungen mit hoher Zuverlässigkeit und langer Lebensdauer entwickelt wurde. Es kombiniert perfekt den ultimativen Schutz der Glasversiegelung mit der mechanischen Robustheit und Installationsfreundlichkeit einer Single-Ended-Struktur und ist damit die ultimative Wahl für die Herausforderungen hoher Temperaturen, hoher Luftfeuchtigkeit, Vibrationen und korrosiver Umgebungen.

Radialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für KlimaanlagenRadialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für KlimaanlagenRadialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für KlimaanlagenRadialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für KlimaanlagenRadialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für KlimaanlagenRadialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für Klimaanlagen

Radialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für Klimaanlagen

Radialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für Klimaanlagen

Radialer bleihaltiger Hochtemperatur-NTC-Thermistor mit Glaskapselung 100K 3950 für Klimaanlagen
