Ein NTC-Thermistor hat einen Widerstand, der mit steigender Temperatur abnimmt. Diese vorhersehbare Beziehung ermöglicht es einem elektronischen Steuerungssystem, die Temperatur durch Widerstandsmessung zu bestimmen.
NTC-Temperatursensoren werden häufig verwendet in:
- Kühlschränken und Gefrierschränken;
- HLK-Anlagen;
- Klimaanlagen;
- Haushaltsgeräten;
- Automobilsysteme;
- Elektrofahrzeuge;
- Warmwasserbereiter;
- Industrieanlagen;
- Temperaturregelungssysteme.
Für OEM-Käufer ist die wichtigste Frage daher nicht einfach Kann dieser Lieferant einen NTC-Sensor liefern?
Die wichtigere Frage ist:
Kann dieser Hersteller zuverlässig einen NTC-Sensor produzieren, der meinen elektrischen, thermischen, mechanischen und produktionstechnischen Anforderungen entspricht?
Das aktuelle NTC-Portfolio von Tianrui umfasst NTC-Thermistoren und montierte Temperatursensoren für verschiedene Anwendungen.
Das Produktsortiment umfasst NTC-Sensoren in Edelstahl-, Kunststoff-, Glas-, Dünnschicht- und anderen Ausführungen.
Wer sollte direkt beim Hersteller von NTC-Temperatursensoren kaufen?
Die direkte Zusammenarbeit mit einem Hersteller ist besonders sinnvoll, wenn der Sensor Teil eines Endprodukts und nicht nur ein einmaliges Ersatzteil ist.
Hersteller von Kühl- und Gefrierschränken
Typische Anforderungen umfassen:
- Temperaturmessung im Kühlraum;
- Verdampfertemperaturmessung;
- Abtauautomatik;
- Abtauautomatik Kundenspezifische Sondenstrukturen;
- Kabel- und Steckerkonfigurationen.
Hersteller von HLK-Anlagen
HLK-Anlagen benötigen möglicherweise NTC-Sensoren für:
- Lufttemperatur;
- Spulentemperatur;
- Temperaturüberwachung des Kältemittels;
- Wärmepumpensysteme;
- Kompressor- oder Systemschutz.
Hersteller von Haushaltsgeräten
NTC-Sensoren werden in Geräten wie den folgenden verwendet:
- Klimaanlagen;
- Wäschetrockner; Backöfen; Kühlschränke; Warmwasserbereiter.
Automobil- und Elektrofahrzeughersteller
Temperaturmessung kann erforderlich sein für:
- Thermisches Management der Batterie;
- Klimaanlagen;
- motorbezogene Systeme;
- Kühlmittelüberwachung;
- Elektronische Steuerungssysteme.
Hersteller von Industrieanlagen
Industrieanwendungen erfordern möglicherweise Sensoren mit:
- höherer Temperaturbeständigkeit;
- Verbesserter mechanischer Schutz;
- Längere Kabel;
- Kundenspezifische Steckverbinder;
- Wasserdichte oder abgedichtete Ausführung.
Für diese Kunden vereinfacht die direkte Zusammenarbeit mit dem Hersteller die Spezifikationsbestätigung, die Bemusterung und die Produktionskonsistenz.
Wann sollten Sie einen Hersteller anstelle eines Händlers wählen?
Ein Händler kann geeignet sein, wenn Sie eine kleine Menge eines bestehenden Standardbauteils benötigen.
Ein Hersteller wird wertvoller, wenn Sie Folgendes benötigen:
| Anforderung | |
|---|---|
| Kundenspezifischer Widerstand | Entwicklung spezifizierter R-T-Charakteristiken |
| Kundenspezifischer B-Wert | Bessere Kontrolle | Thermistoreigenschaften
| Kundenspezifische Sonde | Unterstützt die mechanische Entwicklung |
| Kundenspezifisches Kabel | An die Installationsanforderungen anpassbar |
| Benutzerdefinierter Konnektor | Vereinfacht die Systemintegration |
| Hohes Produktionsvolumen | Bessere Produktionsplanung |
| Konstante Qualität | Qualität auf Prozessebene Steuerung |
| OEM-Entwicklung | Unterstützt den Übergang von der Musterfertigung zur Serienproduktion |
Wenn der Sensor in eine bestimmte Steuerplatine, ein Gehäuse oder eine Gerätebaugruppe passen muss, ist die Leistungsfähigkeit des Lieferanten wichtiger als die Kataloggröße.
Welche Arten von NTC-Temperatursensoren können Hersteller anbieten?
NTC-Temperatursensoren können je nach Messumgebung in verschiedenen Bauformen hergestellt werden.
NTC-Sensoren mit Perle
Kleine NTC-Thermistoren mit Perle eignen sich für Anwendungen mit begrenztem Platzangebot.
Typische Anwendungen umfassen:
- Elektronische Geräte;
- Kompaktgeräte;
- Luftsensorik;
- Eingebettete Temperaturmessung.
Ihre geringe thermische Masse ermöglicht schnelle Reaktion, wenn die mechanische Konstruktion einen guten thermischen Kontakt ermöglicht.
Glasgekapselte NTC-Sensoren
Die Glaskapselung bietet Schutz für Anwendungen, die eine höhere Temperaturbeständigkeit oder Umweltstabilität erfordern.
Das NTC-Produktportfolio von Tianrui umfasst glasgekapselte NTC-Thermistoren, einschließlich Hochtemperaturausführungen.
NTC-Sensoren mit Kunststoffgehäuse
Kunststoffgehäuse sind nützlich, wenn Kunden Erforderlich:
- elektrische Isolierung;
- Leichtbauweise;
- Formteile;
- anwendungsspezifische Montage.
Sie werden häufig in Haushaltsgeräten und Temperaturreglern eingesetzt.

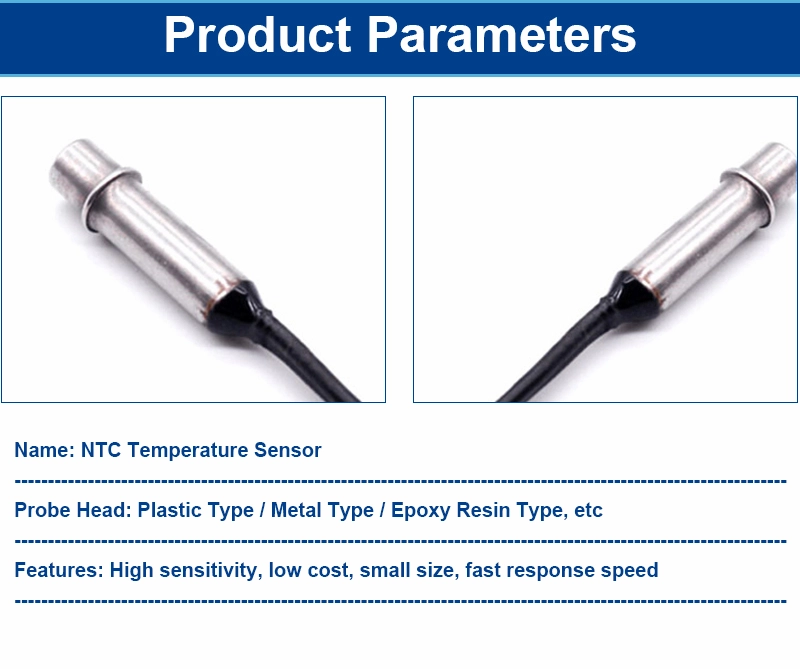

NTC-Temperatursensoren aus Edelstahl
Edelstahlsonden bieten einen besseren mechanischen Schutz und eignen sich für Anwendungen, bei denen der Sensor folgenden Einflüssen ausgesetzt sein kann:
- Feuchtigkeit;
- Vibrationen;
- mechanischer Kontakt;
- höhere Umweltanforderungen.
Tianrui bietet NTC-Temperatursensoren aus Edelstahl für industrielle Anwendungen und Haushaltsgeräte an.
Dünnschicht-NTC-Thermistoren
Dünnschicht-Bauformen ermöglichen eine kompakte Temperaturmessung und eignen sich für Anwendungen mit spezifischen Abmessungen oder Ansprechcharakteristiken.
Die Die geeignete Struktur hängt von der konkreten Anwendung ab und nicht von einem universell „besten“ Sensor.
Welche Spezifikationen sollten Sie mit einem Hersteller von NTC-Temperatursensoren abklären?
Ein professionelles OEM-Angebot sollte sowohl die elektrischen als auch die mechanischen Spezifikationen enthalten.
| Parameter | Was Käufer bestätigen sollten |
|---|---|
| R25 | Nennwiderstand bei Referenztemperatur |
| B-Wert | Widerstands-Temperatur-Kennlinie |
| Widerstandstoleranz | Zulässige Widerstandsabweichung |
| Temperaturbereich | Erforderlicher Betriebsbereich |
| Genauigkeit | Erforderliche Temperaturmessgenauigkeit |
| Ansprechzeit | Erforderliche thermische Reaktion |
| Sondengröße | Durchmesser und Länge |
| Kunststoff, Edelstahl, Glas usw. | |
| Kabel | Länge, Material und Isolierung |
| Anschluss | Typ und Spezifikation |
| Montage | Klammer, Sonde, Gewinde, Einbettmontage usw. |
| Schutz | Anforderungen an Wasserdichtigkeit oder Verkapselung |
Die von Tianrui veröffentlichten NTC-Richtlinien nennen R25, B-Wert, Genauigkeit/Toleranz, Verlustleistung und thermische Zeitkonstante als wichtige Parameter zur Bewertung eines NTC-Temperatursensors.
Warum sind R25 und B-Wert wichtig?
Zwei NTC-Sensoren können beide als 10K NTC bezeichnet werden, aber dennoch unterschiedliche Temperaturmesswerte liefern, wenn ihre B-Werte unterschiedlich sind.
R25 definiert den Nennwiderstand bei der Referenztemperatur.
Der B-Wert beschreibt, wie sich der Widerstand über einen bestimmten Temperaturbereich ändert.
Daher sollte ein OEM-Käufer die Angabe „10K NTC-Sensor“ vermeiden.
“10K NTC-Sensor”
Eine bessere Spezifikation ist:
R25 + Widerstandstoleranz + B-Wert + Temperaturbereich + mechanische Konfiguration
Dies Das Risiko, einen Sensor zu erhalten, der zwar physisch passt, aber nicht mit dem Controller kompatibel ist, wird dadurch verringert.
Wie beeinflusst der Temperaturbereich die Sensorauswahl?
Kühlschränke, Klimaanlagen und industrielle Heizgeräte können in sehr unterschiedlichen Temperaturbereichen arbeiten.
Zum Beispiel:
- Kühlschranksensoren benötigen möglicherweise eine zuverlässige Tieftemperaturleistung;
- HLK-Sensoren können sowohl im Heiz- als auch im Kühlbetrieb eingesetzt werden;
- Industriesensoren benötigen möglicherweise eine höhere Temperaturbeständigkeit.
Der Sensor sollte daher entsprechend seiner tatsächlichen Betriebsumgebung bewertet werden.
Der Temperaturbereich kann Folgendes beeinflussen:
- Materialauswahl;
- Verkapselung;
- Drahtisolierung;
- Sondengehäuse;
Welche Materialien werden in NTC-Temperatursensoren verwendet?
Ein montierter NTC-Sensor enthält typischerweise mehr als nur den Thermistor selbst.
Mögliche Komponenten:
- NTC-Keramikelement;
- Metallelektroden;
- Anschlussdrähte;
- Isoliermaterial;
- Epoxidharz;
- Glas;
- Kunststoffgehäuse;
- Edelstahlsonde;
- Anschluss;
- Dichtungsmaterialien.
Das Material Die Kombination sollte der Anwendung entsprechen.
NTC-Keramikelement
Das Thermistormaterial bestimmt die grundlegenden Widerstands-Temperatur-Kennlinien.
Epoxidharz-Verkapselung
Epoxidharz schützt das Sensorelement und die elektrischen Anschlüsse.
Edelstahl
Edelstahl bietet mechanischen und umweltbedingten Schutz für Sondensensoren.
Kabelisolierung
Bei der Kabelauswahl sollten folgende Aspekte berücksichtigt werden:
- Temperatur;
- Flexibilität;
- elektrische Isolierung;
- chemische Exposition;
- Installationsbedingungen.
Dies ist ein Grund, warum OEM-Käufer die komplette Sensoreinheit spezifizieren sollten, anstatt nur das NTC-Element zu kaufen.
Wie wird ein NTC-Temperatursensor hergestellt?
Die Fertigungsqualität hängt von der Kontrolle sowohl des Thermistorelements als auch der fertigen Sensorbaugruppe ab.
Ein typischer Entwicklungs- und Fertigungsablauf kann Folgendes umfassen:
Materialvorbereitung → Thermistorverarbeitung → Elektrische Charakterisierung → Verkapselung → Montage → Prüfung → Endkontrolle
Der genaue Prozess variiert je nach Sensortyp.
Materialverarbeitung für Thermistoren
Das Keramikmaterial muss die gewünschten elektrischen Eigenschaften aufweisen.
Die Fertigungskontrolle beeinflusst:
- Widerstand;
- B-Wert;
- Temperaturverhalten;
- Konsistenz.
Elektroden- und Verbindungsverarbeitung
Elektrische Verbindungen müssen einen stabilen Kontakt zwischen dem Thermistorelement und den Zuleitungen gewährleisten.
Verkapselung
Der Sensor kann geschützt werden durch:
- Epoxidharz;
- Glas;
- Kunststoff;
- Metallstrukturen.
Die Verkapselungsmethode muss den Temperatur- und Umgebungsanforderungen entsprechen.
Sonden- und Kabelkonfektion
Bei montierten Temperatursensoren muss der Hersteller möglicherweise Folgendes kontrollieren:
- Sondenabmessungen;
- Drahtlänge;
- Crimpen;
- Löten;
- Steckverbindermontage;
- Abdichten.
Endprüfung
Welche Qualitätskontrolle sollte ein Hersteller von NTC-Sensoren durchführen?
Die Qualitätskontrolle sollte mit dem Rohmaterial beginnen und sich bis zur Endprüfung erstrecken.
Empfohlene Qualitätskontrollpunkte umfassen:
Widerstandsprüfung
Bestätigen Sie den Widerstandswert bei der angegebenen Referenztemperatur.
B-Wert-Überprüfung
Überprüfen Sie den Zusammenhang zwischen Widerstand und Temperatur.
Temperaturverhaltensprüfung
Überprüfen Sie die Leistung im erforderlichen Betriebsbereich.
Isolationsprüfung
Die elektrische Isolierung gemäß den Anwendungsanforderungen bewerten.
Mechanische Prüfung
Bestätigen:
- Sondendurchmesser;
- Sondenlänge;
- Kabellänge;
- Anschlussabmessungen;
- Gehäuseabmessungen.
Umgebungstests
Je nach Anwendung können die Tests Folgendes umfassen:
- Temperaturzyklen;
- Luftfeuchtigkeit;
- Vibration;
- Wasserkontakt;
- Langzeitbetrieb.
Der genaue Testplan sollte gemäß den Produkt- und Marktanforderungen des Kunden abgestimmt werden.
Wie vergleicht man NTC-Temperatursensoren? Hersteller?
Der Preis sollte nur ein Teil der Lieferantenbewertung sein.
Ein praktischer Vergleich sollte wie folgt aussehen:
| Bewertungsfaktor | Standardlieferant | Erfahrener Hersteller |
|---|---|---|
| Standardprodukte | Normalerweise verfügbar | Verfügbar |
| Benutzerdefinierter Widerstand | Möglicherweise eingeschränkt | Unterstützt |
| Benutzerdefinierte Sonde | Eingeschränkt | Unterstützt |
| Anpassung von Kabeln/Steckverbindern | Abhängig von der Beschaffung | Integrierte Funktionalität |
| Kommunikation mit technischen Abteilungen | Oft produktorientiert | Anwendungsorientiert |
| Qualitätskontrolle | Kann auf Wareneingangsprüfung basieren | Prozess + Endkontrolle |
| Stichproben | Verfügbar | Entwicklungsorientiert |
| Massenproduktion | Abhängig von der Lieferkette | Produktion Planung |
| OEM-Unterstützung | Eingeschränkt | Umfassender |
| Langfristige Konsistenz | Abhängig von der Beschaffung | Bessere Prozesskontrolle |
Das Ziel ist nicht unbedingt, den größten zu finden. Fabrik.
Ziel ist es, einen Hersteller zu finden, dessen Fähigkeiten Ihren Produktanforderungen entsprechen.
Welche Hauptrisiken bestehen beim Kauf von NTC-Sensoren?
Auswahl nur nach Widerstandswert
Ein 10-kΩ-NTC-Sensor Die Bezeichnung beschreibt den Sensor nicht vollständig.
Der B-Wert, die Toleranz und die Temperaturkurve sind ebenfalls relevant.
Mechanische Kompatibilität wird nicht berücksichtigt.
Ein Sensor kann die elektrischen Spezifikationen erfüllen, aber dennoch nicht in das Endprodukt passen.
Prüfen:
- Sondengröße;
- Montage;
- Kabel;
- Anschluss.
Muster überspringen
Der direkte Übergang von der Angebotserstellung zur Serienproduktion birgt unnötige Risiken.
Ein Muster sollte nach Möglichkeit im Endprodukt getestet werden.
Den niedrigsten Stückpreis wählen
Ein günstigerer Sensor kann zusätzliche Kosten verursachen durch:
- Kalibrierungsprobleme;
- Feldausfälle;
- inkonsistente Chargen.
Das richtige Beschaffungsziel sind die Gesamtkosten der Anwendung und nicht einfach der niedrigste Komponentenpreis.
Wie funktioniert die OEM-Anpassung?
Für einen kundenspezifischen NTC-Temperatursensor sollte der Entwicklungsprozess klar sein.
Schritt 1: Anwendungsanforderungen
Der Käufer stellt Folgendes bereit:
- Anwendung;
- Temperaturbereich;
- R25;
- B-Wert;
- Einbauposition;
- Erwartete Menge.
encapsulation.
Schritt 3: Prototyp oder Muster
Muster werden hergestellt für:
- elektrische Prüfung;
- Temperaturprüfung;
- Installation Verifizierung.
Schritt 4: Kundenvalidierung
Der Kunde prüft den Sensor im Endprodukt.
Schritt 5: Spezifikationsbestätigung
Genehmigt:
- elektrische Parameter;
- Mechanische Abmessungen;
- Materialien;
- Kabel;
- Verbinder
Wird zur Produktionsspezifikation.
Schritt 6: Masse Produktion
Die Produktion erfolgt gemäß den genehmigten Spezifikationen und Qualitätskontrollanforderungen.
Dieses Verfahren reduziert das Risiko, Kompatibilitätsprobleme erst nach einer großen Produktionsbestellung zu entdecken.
Warum sollten Sie Tianrui als Ihren Hersteller von NTC-Temperatursensoren wählen?
Dongguan Tianrui Electronics Co., Ltd. wurde 2010 gegründet und konzentriert sich auf PTC- und NTC-bezogene thermische Komponenten und Temperaturmessprodukte. Laut offiziellen Unternehmensangaben verfügt Tianrui über eine 5.000 m² große Produktionsstätte, automatisierte Fertigungsanlagen, spezielle Testinstrumente und eine jährliche Produktionsmenge von fast 100 Millionen Stück. Das aktuelle NTC-Portfolio umfasst verschiedene Thermistor- und Temperatursensorstrukturen für Anwendungen wie Kühlschränke, HLK-Anlagen, Haushaltsgeräte und industrielle Temperaturmessung. Für OEM-Käufer liegt der entscheidende Vorteil nicht allein in der Produktionsmenge.
Die wichtigsten Funktionen sind:
- NTC-Thermistortechnologie;
- verschiedene Sensorstrukturen;
- kundenspezifische Spezifikationen;
- anwendungsorientierte Produktauswahl;
- spezielle Testausrüstung;
- Konstanz in der Produktion;
- technische Kommunikation.
Die veröffentlichten Unternehmensinformationen von Tianrui bestätigen, dass die Produkte den relevanten internationalen, nationalen und branchenspezifischen Standards entsprechen.
Für ein neues Projekt können Käufer ein vorhandenes Sensormuster, eine Zeichnung oder eine elektrische Spezifikation bereitstellen und die erforderliche Konfiguration mit Tianrui besprechen.
Was sollten Sie einem Hersteller von NTC-Sensoren für eine Angebotsanfrage senden?
Für ein schnelleres Angebot und weniger Spezifikationsänderungen geben Sie bitte Folgendes an:
| Informationen | Empfohlene Details |
|---|---|
| Anwendung | Kühlschrank, HLK, Automobil, Industrie usw. |
| R25 | Erforderlicher Widerstand |
| B-Wert | Erforderliche B-Kennlinie |
| Toleranz | Widerstands-/Temperaturtoleranz |
| Temperaturbereich | Min. und Max. Temperatur |
| Sonde | Durchmesser, Länge und Form |
| Gehäuse | ABS, Edelstahl, Glas usw. |
| Kabel | Länge und Isolierung |
| Verbinder | Typ oder Zeichnung |
| Montage | Installationsmethode |
| Menge | Proben- und Jahresvolumen |
| Zeichnung | Mechanische/elektrische Zeichnung, falls vorhanden |
| Vorhandenes Muster | Empfohlen für Austauschprojekte |
Wenn Sie einen vorhandenen Sensor ersetzen, senden Sie bitte die data-start="17915" data-end="17981">alte Sensor- + Anwendungsinformationen + Controller-Anforderungen ist oft nützlicher als die Angabe nur des Produktnamens.
FAQ über Hersteller von NTC-Temperatursensoren
Was macht ein Hersteller von NTC-Temperatursensoren?
Ein Hersteller von NTC-Temperatursensoren entwickelt und produziert NTC-Thermistoren und montierte Temperatursensoren, einschließlich kundenspezifischer Widerstandskennlinien, Sonden, Kabel, Gehäuse und Steckverbinder.
Was ist der Unterschied zwischen einem NTC-Hersteller und einem NTC-Lieferanten?
Ein Hersteller kontrolliert Produktentwicklung und -produktion erfolgen direkt beim Hersteller, wobei ein Lieferant Produkte von einem oder mehreren Werken beziehen kann. Bei OEM-Projekten ermöglicht die direkte Zusammenarbeit mit dem Hersteller eine bessere Kontrolle über die Anpassung und Produktionskonsistenz.
Welche Branchen verwenden NTC-Temperatursensoren?
NTC-Sensoren werden häufig in Kühlschränken, HLK-Anlagen, Haushaltsgeräten, Fahrzeugen, Elektrofahrzeugen, Warmwasserbereitern und industriellen Temperaturregelanlagen eingesetzt.
Kann ein NTC-Temperatursensor kundenspezifisch angepasst werden?
Ja. Je nach technischen Anforderungen können kundenspezifische Anpassungen R25, B-Wert, Toleranz, Temperaturbereich, Sondenabmessungen, Gehäuse, Kabel, Stecker und Montagevorrichtung umfassen.
Welchen R25-Wert sollte ich für einen NTC-Sensor wählen?
Der korrekte R25-Wert hängt von der Steuerschaltung und der benötigten Widerstands-Temperatur-Kennlinie ab. Er sollte auf den Regler abgestimmt und nicht nur nach Beliebtheit ausgewählt werden.
Warum ist der B-Wert wichtig?
Der B-Wert beschreibt die Widerstands-Temperatur-Kennlinie eines NTC-Thermistors.
Ein anderer B-Wert kann bei gleicher Betriebstemperatur einen anderen Widerstand erzeugen. Wie genau sind NTC-Temperatursensoren? Die Genauigkeit hängt von der Widerstandstoleranz, der B-Wert-Toleranz, der Sensorkonstruktion, der Kalibrierung, der Genauigkeit des Reglers, der Einbauposition und dem Betriebstemperaturbereich ab. Können NTC-Sensoren in Kühlschränken verwendet werden? Ja. NTC-Sensoren werden häufig zur Temperaturüberwachung in Kühlfächern, Gefrierschränken, Verdampfertemperaturen und zur Steuerung des Abtauvorgangs eingesetzt.Kann ein Hersteller anhand meines Musters einen kundenspezifischen NTC-Sensor entwickeln?
Ein kompetenter Hersteller kann ein vorhandenes Sensormuster auswerten und – vorbehaltlich der technischen Machbarkeit und der verfügbaren Informationen – eine passende oder anwendungsspezifische Konfiguration entwickeln.
Wie wähle ich den richtigen Hersteller von NTC-Temperatursensoren aus?
Bewerten Sie die NTC-Technologie, das Material und die Fertigungskapazitäten, die Testmöglichkeiten, die Anpassungsmöglichkeiten, die Musterbereitstellung, die Produktionskonstanz, die Kommunikation und die langfristige Lieferfähigkeit – nicht nur den Stückpreis.
Fazit
Die Wahl eines Herstellers von NTC-Temperatursensoren sollte als technische und Beschaffungsentscheidung und nicht als einfacher Preisvergleich betrachtet werden.
Der richtige Hersteller sollte folgende Informationen bereitstellen können:
NTC-Material → R25/B-Wert → Sensorstruktur → Anwendung → Prüfung → Produktion
Für OEM-Käufer sind die wichtigsten Bewertungskriterien:
- Elektrische Eigenschaften;
- Temperaturbereich;
- Sensorgenauigkeit;
- Mechanische Konstruktion;
- Umweltbeständigkeit;
- Qualitätskontrollprozess;
- Anpassungsmöglichkeiten;
- Mustervalidierung;
- Konstanz in der Produktion.
Tianruis Das aktuelle Portfolio von NTC umfasst verschiedene Thermistor- und Sensorkonfigurationen. In den offiziellen Unternehmensinformationen wird eine 5.000 m² große Produktionsstätte, automatisierte Produktionsanlagen, spezielle Testgeräte und eine jährliche Produktionskapazität von fast 100 Millionen Stück beschrieben.
Wenn Sie einen NTC-Sensor für einen Kühlschrank, eine Klimaanlage, eine Automobilanwendung oder ein Industrieprodukt beschaffen, ist der effektivste nächste Schritt die Angabe der erforderlichen R25, B-Wert, Temperaturbereich, mechanischen Abmessungen, Kabel- und Steckeranforderungen.
Für die OEM-Entwicklung können Sie sich die Produktpalette an NTC-Temperatursensoren und mit Ihrer Zeichnung, Ihrem vorhandenen Sensor oder Ihren Anwendungsanforderungen.
