Descrizione del prodotto

I termistori PTC della serie MZ5 sono utilizzati in tutti i tipi di alimentatori elettronici per lampade fluorescenti e lampade elettroniche a risparmio energetico. Non è necessario modificare il circuito e il prodotto è collegato direttamente alle due estremità del condensatore risonante del tubo della lampada, consentendo di sostituire l'alimentatore elettronico e la lampada elettronica a risparmio energetico. L'avvio forzato è l'avvio di preriscaldamento e il tempo di preriscaldamento del filamento è di 0,4~2 secondi, il che può prolungare la durata della lampada di oltre 4 volte.

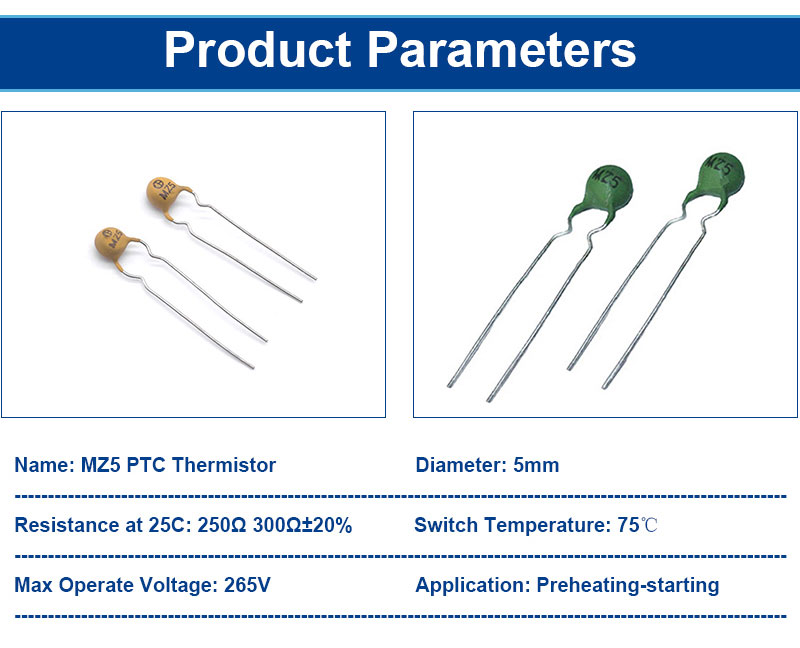

Specifica

Nome prodotto: Termistore PTC MZ5
R25: 250-300Ω±20%
Diametro: 5 mm
Corrente di non azione: 75℃
Tensione massima: 265 V
Applicazione: reattori elettronici, lampade a risparmio energetico
Colore: verde o giallo

Caratteristiche

Eccellente coefficiente di temperatura positivo: a temperatura ambiente, un PTC presenta una bassa resistenza, consentendo alla corrente di fluire senza problemi. Quando la temperatura supera il punto di Curie, la sua resistenza aumenta drasticamente di diversi ordini di grandezza, limitando efficacemente la corrente e mostrando una caratteristica di "commutazione".

Preriscaldamento e protezione automatici: all'accensione di una CFL, il PTC fornisce una corrente di preriscaldamento a bassa temperatura al filamento, consentendo al filamento del catodo di emettere elettroni sufficienti. Una volta completato il preriscaldamento, l'autoriscaldamento provoca un forte aumento della resistenza, interrompendo automaticamente la corrente di preriscaldamento. Il trigger ad alta tensione accende quindi la lampada. Questo processo sostituisce perfettamente gli starter tradizionali.

Elevata affidabilità e lunga durata: essendo un componente ceramico allo stato solido, il PTC non presenta contatti meccanici o parti mobili, eliminando usura, adesione o formazione di archi. La sua durata supera di gran lunga quella della lampada stessa, garantendo un'affidabilità eccezionale.

Elevata sicurezza: le sue proprietà intrinseche di autoripristino garantiscono il mantenimento di uno stato di elevata resistenza dopo il preriscaldamento, prevenendo efficacemente i danni agli elettrodi del filamento causati dal preriscaldamento ripetuto ed evitando il processo di "scarica luminescente", proteggendo così la lampada e i componenti principali come i transistor nel ballast.

Nessun picco di corrente: rispetto ai tradizionali metodi di avvio istantaneo, il metodo di avvio con preriscaldamento PTC consente un "avvio graduale", eliminando i picchi di corrente al filamento e prolungando significativamente la durata della lampada.

Applicazione

Lampade fluorescenti compatte elettroniche (CFL): questa è l'applicazione più classica. Un elemento PTC è collegato in parallelo a un induttore per formare un circuito di preriscaldamento e accensione. Quando viene applicata l'alimentazione, la corrente fluisce principalmente attraverso il PTC a bassa resistenza per preriscaldare il filamento. Dopo 1-2 secondi, il PTC si riscalda ed entra in uno stato ad alta resistenza, consentendo alla corrente di fluire attraverso l'induttore, generando un impulso ad alta tensione ai suoi capi per accendere la lampada.

Reattori elettronici per lampade fluorescenti: sia i reattori integrati per lampade fluorescenti compatte sia i reattori elettronici separati per lampade fluorescenti lineari/circolari utilizzano ampiamente i PTC come elemento di preriscaldamento standard per garantire la conformità agli standard di preriscaldamento e avviamento della Commissione elettrotecnica internazionale (IEC), impedendo l'annerimento prematuro delle estremità della lampada.

Alimentatori per lampade HID: i PTC vengono utilizzati anche negli alimentatori per alcune lampade a scarica ad alta intensità (come le lampade agli alogenuri metallici e al sodio ad alta pressione) per fornire protezione o avviamento ausiliario.

Driver LED: nell'illuminazione a LED, i PTC sono comunemente utilizzati anche come elementi di protezione da sovracorrente. Quando si verifica una sovracorrente anomala nel circuito, la resistenza di riscaldamento del PTC aumenta, limitando così la corrente e proteggendo l'alimentazione del LED e del driver. Una volta eliminato il guasto, il PTC si raffredda e torna a uno stato di bassa resistenza, e il circuito riprende automaticamente il normale funzionamento. Si tratta di un "fusibile autoripristinante" ripristinabile.
