Termistore NTC a filo smaltato

‌
‌
‌
‌
‌

Dettagli del prodotto

Descrizione
politica sulla riservatezza
Recensioni

descrivere

I termistori NTC a filo smaltato sono termistori a coefficiente di temperatura negativo appositamente confezionati. La loro caratteristica più importante è l'utilizzo di filo di rame smaltato ad alta resistenza al posto del tradizionale filo di piombo in lega. Questo design esclusivo li rende una soluzione insostituibile per il rilevamento della temperatura in ambienti elettrici difficili che richiedono elevata resistenza all'isolamento, resistenza alle alte tensioni e un'eccellente protezione meccanica. Il loro valore fondamentale risiede nella combinazione delle caratteristiche di misurazione della temperatura dei chip NTC con i vantaggi di isolamento elettrico del filo smaltato.

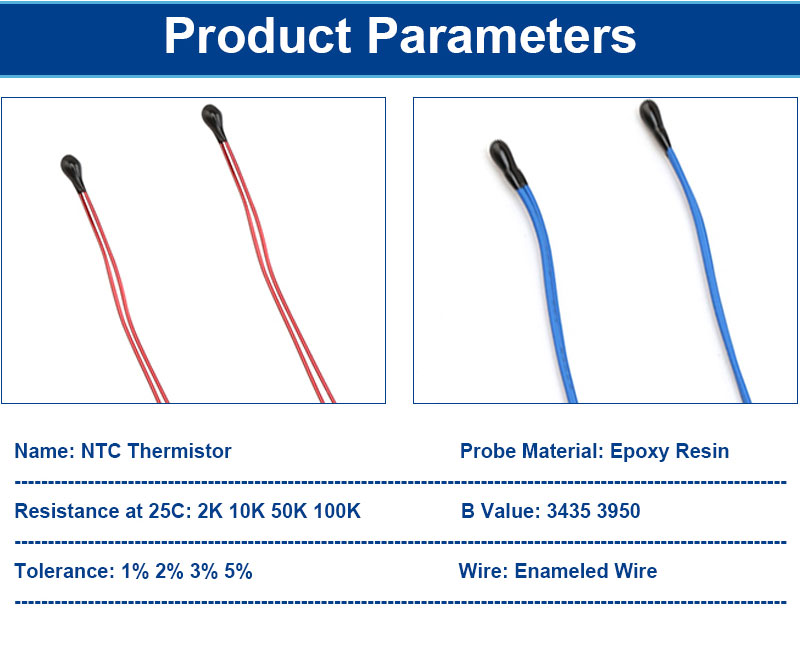

Specifica

Modello: MF52B
Valore B: 3950K
Resistenza: 10K-50KΩ
Temperatura di lavoro: -40 ~ + 125 ℃
Caratteristiche del prodotto: dimensioni ridotte e alta precisione

Caratteristiche principali

1. Capacità di resistenza alla tensione di isolamento estremamente elevata:
Il rivestimento isolante in vernice del filo smaltato può resistere a tensioni molto elevate, raggiungendo tipicamente tensioni di tenuta in corrente alternata di diversi kV (ad esempio, 2 kV, 4 kV o anche superiori). Ciò consente un utilizzo sicuro e affidabile in applicazioni che comportano elevate differenze di potenziale, prevenendo guasti e cortocircuiti: un livello di prestazioni ineguagliabile rispetto ai tradizionali cavi resistivi incapsulati in plastica o vetro.

2. Eccellente tenuta ambientale e protezione meccanica:
La testa del sensore è solitamente incapsulata in resina epossidica o vetro, offrendo una solida protezione al fragile chip NTC al suo interno, rendendolo resistente a umidità, polvere, corrosione, vibrazioni e urti. Grazie ai cavi flessibili smaltati, la struttura complessiva è estremamente robusta e durevole.

3. Metodi di installazione e connessione flessibili:
I cavi flessibili smaltati sono facili da piegare, avvolgere e fissare. Possono essere saldati direttamente al fascio di fili degli avvolgimenti ad alta tensione (come motori e trasformatori) oppure fatti passare attraverso il nucleo magnetico e fissati al punto caldo. I metodi di installazione flessibili consentono di ottenere la misurazione della temperatura più diretta e accurata.

4. Ampio intervallo di misurazione della temperatura:
A seconda del materiale di confezionamento della testa (resina epossidica o vetro), l'intervallo di temperatura di esercizio è ampio, in genere compreso tra -55℃ e +150℃ (resina epossidica) o -55℃ e +250℃ (confezionamento in vetro), soddisfacendo le esigenze della maggior parte degli scenari industriali.


Applicazioni principali

  • Protezione da surriscaldamento degli avvolgimenti del motore e del trasformatore : le sue applicazioni più classiche sono il monitoraggio diretto della temperatura interna e la protezione da surriscaldamento degli avvolgimenti di vari motori CA e CC, servomotori, motori a frequenza variabile, trasformatori di potenza e reattori.

  • Alimentatori switching ad alta frequenza e inverter : utilizzati per misurare la temperatura dei trasformatori di potenza e dei nuclei degli induttori per prevenire la saturazione e il surriscaldamento del nucleo.

  • Motori per elettrodomestici : monitoraggio della temperatura interna e protezione dei motori dei compressori dell'aria condizionata, dei motori delle lavatrici, dei motori dei ventilatori, ecc.

  • Nuovo sistema di propulsione per veicoli energetici : rilevamento della temperatura di sistemi ad alta tensione quali motori di propulsione e caricabatterie di bordo (OBC).

Termistore NTC a filo smaltatoTermistore NTC a filo smaltatoTermistore NTC a filo smaltatoTermistore NTC a filo smaltato

Termistore NTC a filo smaltato

Termistore NTC a filo smaltato

Cosa includere nella richiesta

Requisiti chiari aiutano il nostro team di ingegneri a rispondere più rapidamente e a consigliare il componente giusto fin da subito.

  • Tipologia di prodotto e applicazione, ad esempio un sensore NTC per un pacco batterie o un riscaldatore PTC per un'unità di trattamento aria.
  • Valori elettrici principali: resistenza a 25 °C, valore B o temperatura di commutazione, tensione nominale e potenza.
  • Intervallo di temperatura di funzionamento, tempo di risposta ed eventuali requisiti di isolamento, tenuta o impermeabilità.
  • Dettagli meccanici, tra cui dimensioni della sonda o dell'alloggiamento, lunghezza del cavo, tipo di cavo, terminale e connettore.
  • Quantità annua prevista, fabbisogno di campioni e programma di consegna previsto.
  • Se si sta sostituendo un componente esistente, è necessario fornire disegni, foto o il codice del ricambio attuale.
