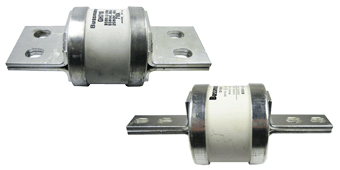

ฟิวส์ HRC

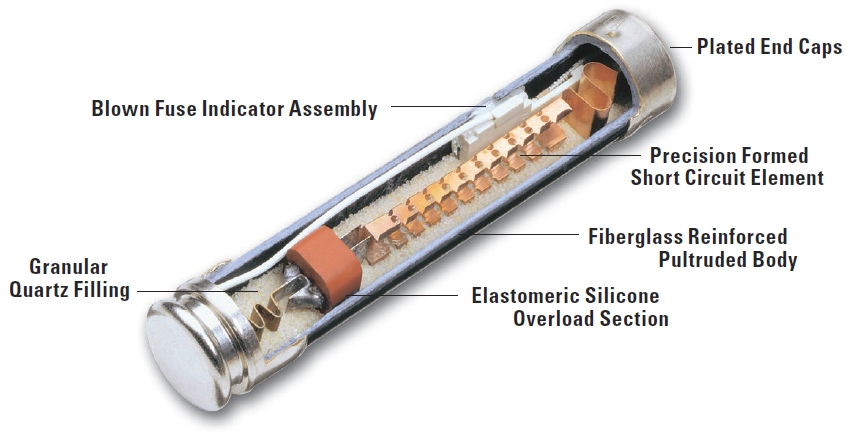

ส่วนประกอบของฟิวส์ HRC คล้ายกับฟิวส์ทั่วไป ผลิตจากโลหะ เช่น เงิน ซึ่งออกแบบมาให้หลอมละลายที่อุณหภูมิที่กำหนดไว้ เมื่อฟิวส์ทำงานอยู่ในช่วงกระแสปกติ ความร้อนภายในฟิวส์จะถูกระบายออกโดยไม่ก่อให้เกิดความเสียหายใดๆ ต่อฟิวส์ หากกระแสที่ไหลผ่านฟิวส์เกินช่วงปกติ ฟิวส์จะร้อนเกินไปและละลายในบริเวณที่กำหนดไว้ ทำให้ฟิวส์ขาด ทำให้กระแสไฟฟ้าไม่สามารถไหลผ่านฟิวส์ได้อีกต่อไป จำเป็นต้องเปลี่ยนฟิวส์ใหม่

การออกแบบองค์ประกอบฟิวส์จะควบคุมลักษณะทางไฟฟ้าของฟิวส์ เช่น ความเร็วในการเปิด ความทนทานต่อข้อผิดพลาด ความสามารถในการจัดการแอมแปร์และแรงดันไฟฟ้า

ความสามารถในการตัดของฟิวส์ HRC

ความสามารถในการตัดวงจรหรืออัตราการตัดวงจรที่สูงเป็นหนึ่งในคุณสมบัติเฉพาะของฟิวส์ HRC ความสามารถในการตัดวงจรของฟิวส์คือกระแสไฟฟ้าลัดวงจรสูงสุดที่ฟิวส์สามารถตัดวงจรได้อย่างปลอดภัยในวงจร ซึ่งแสดงเป็นแอมแปร์ ต่อไปนี้คือตัวอย่าง:

ฟิวส์แก้ว M205 (ฟิวส์ LBC) มีพิกัดตัดกระแสไฟฟ้าที่ 10 เท่าของพิกัดกระแสที่กำหนด พิกัดแอมแปร์สูงสุดที่เราจำหน่ายสำหรับฟิวส์ M205 คือ 16A ดังนั้น ฟิวส์ 16A จึงสามารถป้องกันวงจรจากกระแสเกินที่ 160A ได้อย่างปลอดภัย

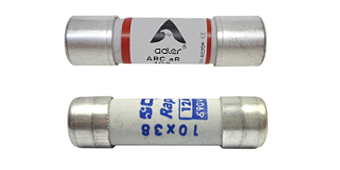

หากเปรียบเทียบกับฟิวส์เซรามิก M205 HRC กระแสไฟตัดจะอยู่ที่ 1500A ไม่ว่าฟิวส์จะมีค่าแอมแปร์เท่าใด ฟิวส์เซรามิก M250 สามารถป้องกันไฟเกินได้สูงกว่าเกือบ 10 เท่า แม้ว่าขนาดทางกายภาพของฟิวส์ ค่าแอมแปร์ และแรงดันไฟฟ้าจะเท่ากับฟิวส์แก้ว LBC ก็ตาม

ประเภทและการใช้งานฟิวส์ HRC

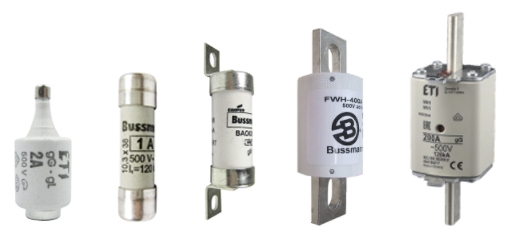

ฟิวส์ HRC ส่วนใหญ่ถูกสร้างขึ้นเพื่อใช้ในงานอุตสาหกรรมที่สายเคเบิลและเครื่องจักรต้องการการป้องกันที่แรงดันไฟฟ้าและกระแสไฟฟ้าสูง โดยทั่วไปแล้วฟิวส์ HRC ไม่จำเป็นต้องใช้สำหรับการป้องกันแรงดันไฟฟ้าต่ำ/กระแสไฟฟ้าต่ำสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหรือการใช้งานด้านยานยนต์ ดังนั้นฟิวส์ HRC ส่วนใหญ่จึงมักมีพิกัดแรงดันไฟฟ้า 415 โวลต์หรือสูงกว่า ฟิวส์ HRC ที่พบมากที่สุด ได้แก่ ฟิวส์ใบมีด DIN NH, ฟิวส์มาตรฐานอังกฤษ BS88 และฟิวส์แบบตลับของอเมริกาหรือยุโรป

ความเร็วและขนาดของฟิวส์ HRC

ฟิวส์ HRC มีให้เลือกทุกความเร็วตั้งแต่ฟิวส์ป้องกันเซมิคอนดักเตอร์ (ฟิวส์แบบทำงานเร็วมาก) ไปจนถึงฟิวส์ป้องกันมอเตอร์ (ฟิวส์แบบทำงานช้า) รายการต่อไปนี้แสดงความเร็วฟิวส์ที่หลากหลายสำหรับฟิวส์ใบมีด DIN NH เรียนรู้เพิ่มเติมเกี่ยวกับความเร็วฟิวส์

ขนาดทางกายภาพของฟิวส์ HRC อาจแตกต่างกันไปขึ้นอยู่กับวัตถุประสงค์การใช้งานและแรงดันไฟฟ้า ฟิวส์ HRC ที่มีแรงดันไฟฟ้าสูงกว่าโดยทั่วไปจะมีตัวฟิวส์ที่ยาวกว่าเพื่อลดโอกาสการเกิดอาร์กภายในฟิวส์ ฟิวส์ HRC แบบตลับขนาดเล็กและแรงดันต่ำบางรุ่นมีความยาวเพียง 38 มม. ในขณะที่ฟิวส์แรงดันปานกลางอาจมีความยาวเกิน 500 มม.

ขายฟิวส์ NH HRC

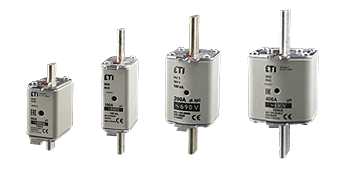

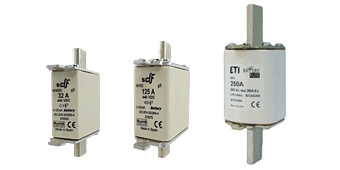

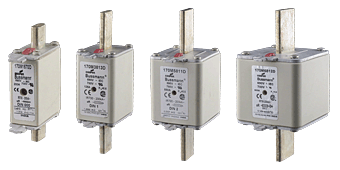

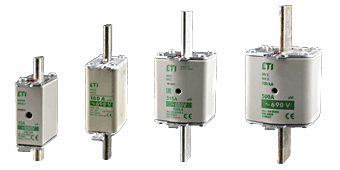

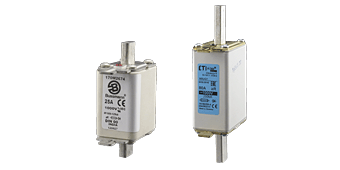

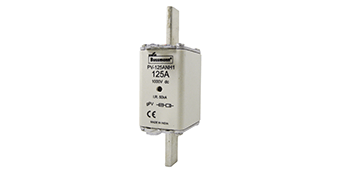

ฟิวส์ NH เป็นฟิวส์ HRC อเนกประสงค์ที่มีการใช้งานหลากหลาย ตั้งแต่การป้องกันมอเตอร์ไปจนถึงระบบโซลาร์เซลล์และแบตเตอรี่ ฟิวส์ NH ระบุได้จากตัวเรือนเซรามิกทรงสี่เหลี่ยมผืนผ้าที่หุ้มด้วยแผ่นปิดที่มีขั้วแบบใบมีดโลหะที่ปลายทั้งสองด้าน เรียนรู้เพิ่มเติมเกี่ยวกับฟิวส์ NH ฟิวส์ NH ที่พบมากที่สุด ได้แก่

จำหน่ายฟิวส์ HRC มาตรฐานอังกฤษ (BS88)

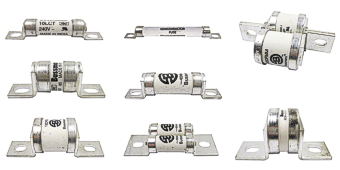

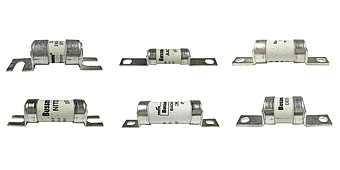

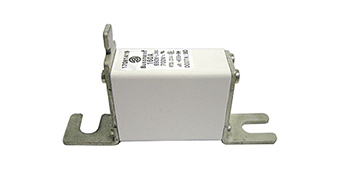

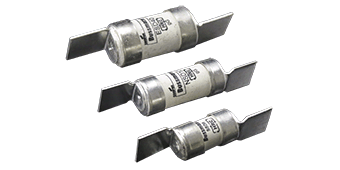

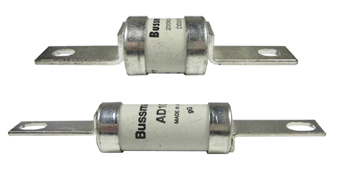

ฟิวส์ BS88 มักใช้ในวงจรไฟฟ้าหลากหลายประเภท โดยทั่วไปจะมีปลอกเซรามิกทรงกระบอกพร้อมแท็กหรือห่วงโลหะ 2 อันที่ออกแบบมาเพื่อยึดฟิวส์เข้ากับที่ใส่ฟิวส์โดยใช้สลักเกลียว ฟิวส์ BS88 เหล่านี้มีให้เลือกทั้งแบบเซมิคอนดักเตอร์ แบบเร็ว และแบบช้า และใช้ในวงจรไฟฟ้าตั้งแต่ 240V ถึง 660V

ขายฟิวส์ HRC มาตรฐานอเมริกัน

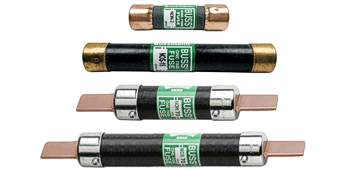

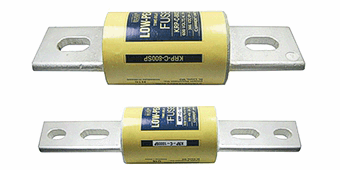

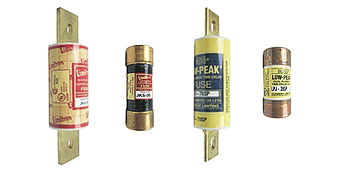

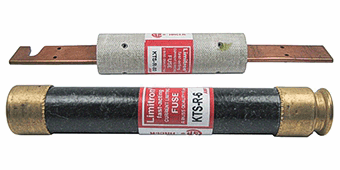

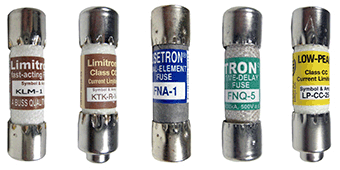

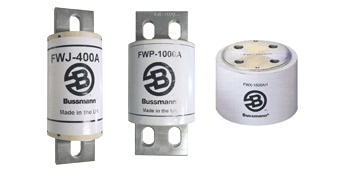

โดยทั่วไปฟิวส์ HRC เหล่านี้ได้รับการออกแบบตามมาตรฐานต่างๆ ของสหรัฐอเมริกา และมีให้เลือกทั้งแบบฟิวส์แบบตลับ (cartridge fuse) และแบบติดสลัก (bolt-down tag fuse) หนึ่งในฟิวส์แบบตลับที่นิยมใช้กันมากที่สุดของอเมริกาคือฟิวส์ขนาด 10 x 38 มม. ฟิวส์เหล่านี้เหมาะสำหรับใช้ในวงจรไฟฟ้าที่มีพิกัดแรงดันไฟฟ้าสูงสุด 1,000 โวลต์ และความเร็วของชิ้นฟิวส์ครอบคลุมตั้งแต่เซมิคอนดักเตอร์ไปจนถึงแบบทำงานช้า

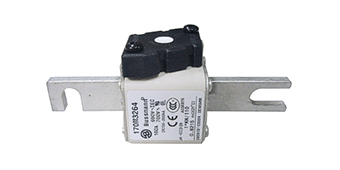

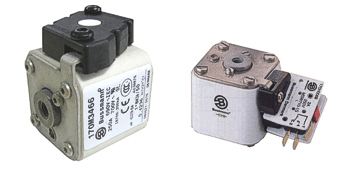

จำหน่ายฟิวส์ HRC จาก European Semicondutor

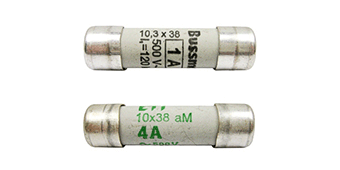

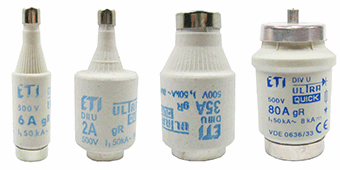

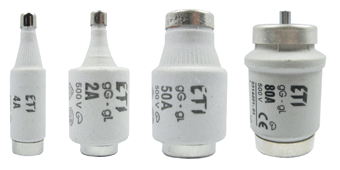

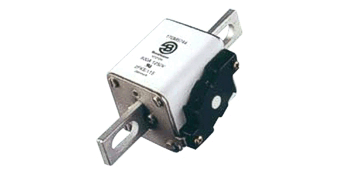

ฟิวส์ HRC ของยุโรปมีให้เลือกทั้งแบบตลับและแบบสลักยึด ตัวฟิวส์เซรามิกอาจมีรูปทรงต่างๆ กัน ขึ้นอยู่กับชนิดของฟิวส์ เช่น ทรงกระบอก ทรงขวด สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า และอาจมีปลายเกลียว ฟิวส์เหล่านี้มีจำหน่ายในขนาดแอมแปร์และแรงดันไฟฟ้าที่หลากหลาย และยังมีความเร็วของชิ้นส่วนต่างๆ ให้เลือกอีกด้วย
