دليل مورد PTC الثرمستور: مبدأ العمل والأنواع والتطبيقات ونصائح الاختيار

ما هو الثرمستور PTC؟

الثرمستور PTC هو مكون إلكتروني حساس لدرجة الحرارة يستخدم خصائص معامل درجة الحرارة الإيجابية لتغيير مقاومته وفقًا لتغيرات درجات الحرارة.

على عكس المقاومات التقليدية، يزيد الثرمستور PTC من مقاومته بشكل ملحوظ عندما ترتفع درجة الحرارة بالقرب من نقطة التحول المصممة. ويسمح هذا السلوك الفريد بتوفير وظائف الحماية التلقائية والتحكم في درجة الحرارة في العديد من التطبيقات الإلكترونية والصناعية.

بالنسبة للمهندسين وفرق الشراء، فإن اختيار مورد PTC Thermistor الموثوق به لا يقتصر فقط على الحصول على مكون بقيمة مقاومة محددة. يجب أن يفهم المورد المؤهل أيضًا ما يلي:

• خصائص المواد الخزفية؛
• سلوك مقاومة درجة الحرارة؛
• التحكم في درجة حرارة كوري؛
• متطلبات التطبيق؛
• اتساق الإنتاج؛
• احتياجات التخصيص.

توفر Tianrui حلول الثرمستور PTC للتطبيقات بما في ذلك حماية المحرك، وحماية درجة الحرارة، والدوائر الإلكترونية ومشاريع تصنيع المعدات الأصلية المخصصة.

يجب أن يساعد مورد المقاوم الحراري PTC العملاء على تحويل متطلبات التطبيق إلى مواصفات مكونات موثوقة.

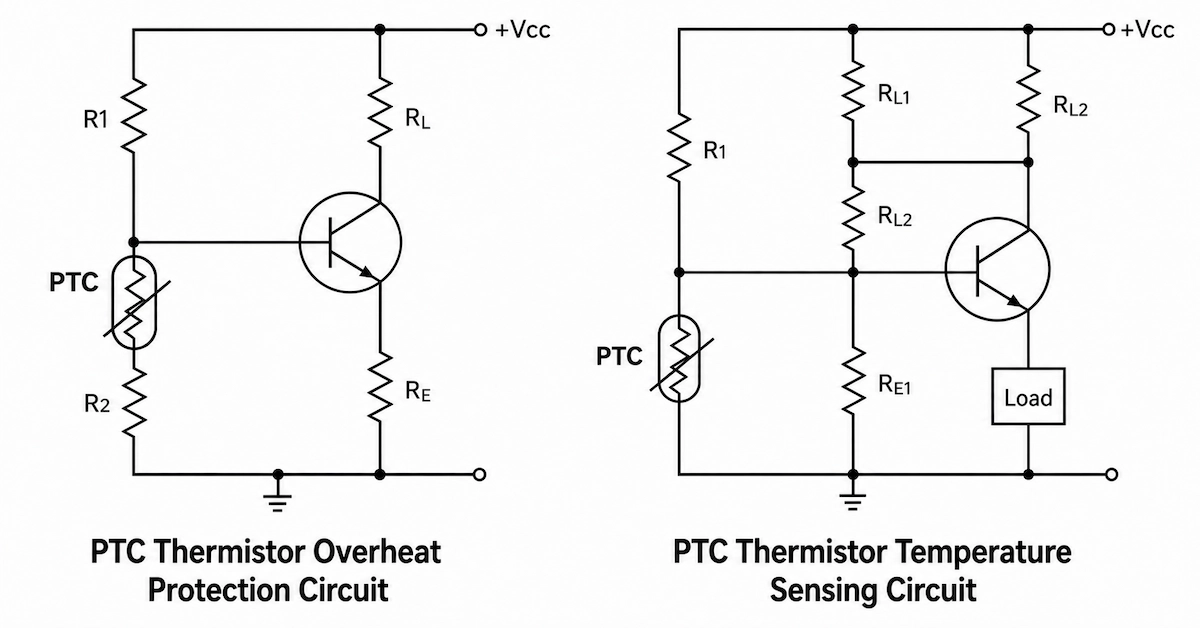

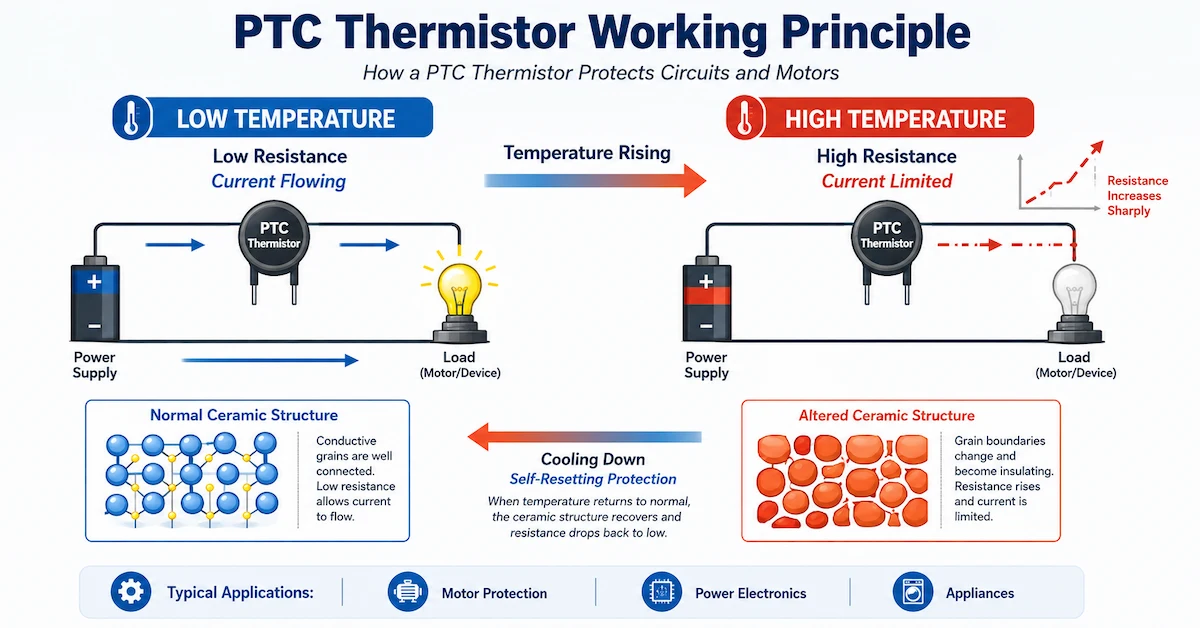

كيف يعمل الثرمستور PTC؟

يعتمد مبدأ عمل الثرمستور PTC على تأثير معامل درجة الحرارة الإيجابي.

تتغير مقاومة المكون حسب درجة الحرارة.

عند التشغيل في ظل ظروف درجة الحرارة العادية:

• تظل المقاومة منخفضة نسبيًا؛
• يمكن أن يمر التيار بشكل طبيعي؛
• تعمل الدائرة المحمية حسب التصميم.

عند ارتفاع درجة الحرارة:

• تقترب مادة السيراميك من درجة حرارة التحول الخاصة بها؛
• تزداد المقاومة بسرعة؛
• تم تقليل التدفق الحالي؛
• يوفر المكون تأثيرًا وقائيًا.

هذه الخاصية ذاتية التنظيم تجعل الثرمستورات PTC مفيدة في التطبيقات التي تتطلب الحماية التلقائية ضد درجات الحرارة غير الطبيعية أو الظروف الحالية.

ومع ذلك، يعتمد الأداء النهائي على عدة عوامل:

• تركيبة السيراميك؛
• تركيب المواد؛
• بنية القطب الكهربائي;
• حجم المكون;
• بيئة التشغيل؛
• ظروف تبديد الحرارة.

لذلك، عند تحديد مورد PTC الثرمستور، يجب على المشترين تقييم الفهم الفني للمورد بدلاً من مقارنة مواصفات الكتالوج فقط.

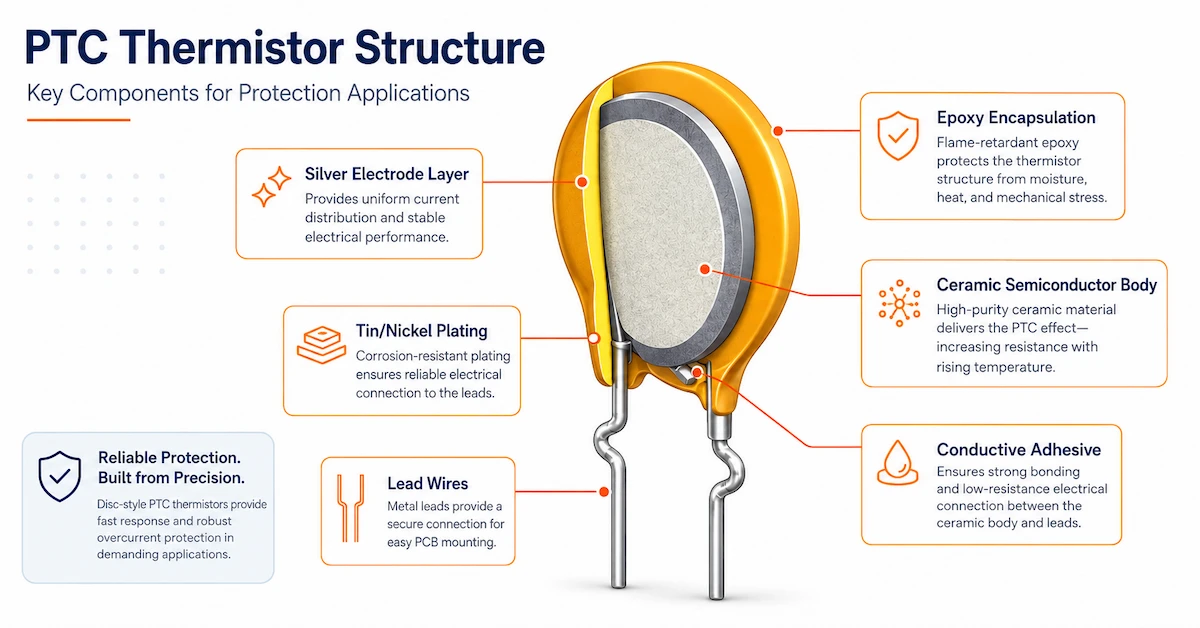

فهم بنية الثرمستور PTC

يتكون الثرمستور PTC النموذجي من عدة عناصر مهمة:

مادة السيراميك PTC

العنصر الخزفي هو الجزء الوظيفي الأساسي. فهم تقنية السيراميك PTC تساعد المشترين على تقييم قدرة المواد والمنتج الاتساق.

تستخدم معظم الثرمستورات PTC مواد سيراميكية تعتمد على تيتانات الباريوم (BaTiO₃) لأنها توفر خصائص مقاومة مناسبة تعتمد على درجة الحرارة.

تؤثر تركيبة السيراميك على:

• قيمة المقاومة؛
• تبديل درجة الحرارة؛
• سلوك الاستجابة;
• الاستقرار.

الأقطاب الكهربائية

توفر الأقطاب الكهربائية التوصيل الكهربائي بين عنصر السيراميك والدائرة الخارجية.

يؤثر تصميمها على:

• الموصلية الكهربائية؛
• الموثوقية؛
• استقرار الاتصال.

المحطات الطرفية أو العملاء المحتملين

اعتمادًا على التطبيق، قد تستخدم الثرمستورات PTC:

• أسلاك التوصيل;
• الهياكل الطرفية؛
• اتصالات مخصصة.

يجب أن يتوافق التصميم الميكانيكي مع متطلبات التجميع الخاصة بالعميل.

التغليف الوقائي

قد تتطلب التطبيقات المختلفة هياكل حماية مختلفة لتحسينها:

• القوة الميكانيكية؛
• المقاومة البيئية؛
• توافق التثبيت.

يجب أن يكون المورد المحترف قادرًا على تقييم تصميم المكونات بالكامل بدلاً من توريد عنصر السيراميك فقط.

ما هي الأنواع الرئيسية للثرمستورات PTC؟

تتطلب التطبيقات المختلفة هياكل وخصائص مختلفة للثرمستور PTC.

يجب على المورد الموثوق به توفير الحلول المناسبة وفقًا لمتطلبات الحماية الخاصة بالعميل.

حماية المحرك PTC الثرمستور

تعد حماية المحرك أحد التطبيقات الأكثر شيوعًا للثرمستورات PTC.

قد ترتفع درجات حرارة المحرك بسبب:

• الحمل الزائد؛
• التدوير المحظور؛
• التيار الزائد;
• التبريد غير كافٍ؛
• ظروف التشغيل غير الطبيعية.

يمكن للثرمستورات PTC المثبتة بالقرب من ملفات المحرك اكتشاف ارتفاع درجات الحرارة وتوفير إشارات الحماية.

تتضمن التطبيقات النموذجية ما يلي:

• المحركات الصناعية؛
• المضخات;
• الضواغط؛
• المعجبون;
• معدات التشغيل الآلي.

توفر Tianrui حلول حماية المحرك PTC الثرمستور المصممة للحماية من درجة الحرارة التطبيقات.

تتضمن عوامل الاختيار المهمة ما يلي:

• تبديل درجة الحرارة؛
• حجم المستشعر؛
• خصائص المقاومة؛
• متطلبات التثبيت؛
• بيئة التشغيل.

حماية درجة الحرارة PTC الثرمستور

يتم استخدام الثرمستورات PTC للحماية من درجة الحرارة عندما تحتاج المعدات إلى اكتشاف موثوق لارتفاع درجة الحرارة.

تشمل التطبيقات:

• الأجهزة الإلكترونية؛
• الأجهزة;
• أنظمة الطاقة؛
• المعدات الصناعية.

يجب أن يساعد المورد العملاء في الاختيار:

• خصائص المقاومة المناسبة؛
• الاستجابة لدرجة الحرارة؛
• حجم المكون;
• طريقة التثبيت.

منتجات Tianrui's منتجات PTC الثرمستور تغطية مختلف متطلبات الحماية من درجات الحرارة والحماية الإلكترونية.

الثرمستور PTC المركب

تم تصميم الثرمستورات PTC المركبة للتطبيقات التي تتطلب خصائص حماية محددة.

يمكن استخدامها من أجل:

• حماية التيار الزائد؛
• حماية الدائرة;
• أنظمة الحماية الإلكترونية.

مقارنة بمكونات استشعار درجة الحرارة البسيطة، قد توفر الهياكل المركبة خصائص استجابة كهربائية مختلفة اعتمادًا على التطبيق.

الثرمستور PTC السيراميكي

تعتمد الثرمستورات الخزفية PTC على مواد سيراميكية شبه موصلة.

يعتمد أدائها بشكل كبير على:

• تركيبة السيراميك؛
• عملية التلبيد؛
• اتساق المواد؛
• الخصائص الكهربائية.

بالنسبة لمشتري OEM، فإن العمل مع مورد يفهم معالجة السيراميك يمكن أن يؤدي إلى تحسين اتساق المنتج وموثوقيته على المدى الطويل.

ما هي التطبيقات الرئيسية للثرمستورات PTC؟

يجب على مورد PTC Thermistor أن يفهم ليس فقط مواصفات المكونات ولكن أيضًا التطبيق النهائي للعميل.

لدى الصناعات المختلفة متطلبات مختلفة للاستجابة لدرجة الحرارة والموثوقية والتركيب.

تطبيقات حماية المحركات

غالبًا ما تعمل المحركات تحت أحمال متغيرة.

تساعد الثرمستورات PTC على اكتشاف الزيادات غير الطبيعية في درجات الحرارة الناتجة عن:

• الحمل الزائد؛
• عطل ميكانيكي;
• التيار الزائد.

تشمل الصناعات:

• الأتمتة الصناعية؛
• معدات التدفئة والتهوية وتكييف الهواء؛
• المضخات;
• الضواغط؛
• الآلات.

تطبيقات السيارات والطاقة الجديدة

تتطلب المركبات الحديثة مكونات موثوقة للحماية الحرارية.

يمكن استخدام الثرمستورات PTC في:

• المحركات الكهربائية;
• أنظمة البطاريات؛
• معدات الشحن؛
• الوحدات الإلكترونية للسيارات.

تتضمن المتطلبات المهمة ما يلي:

• مقاومة الاهتزاز؛
• إمكانية تدوير درجة الحرارة؛
• حجم صغير;
• استقرار طويل الأمد.

تطبيقات إلكترونيات الطاقة

تحتاج الأنظمة الإلكترونية إلى الحماية ضد ظروف التشغيل غير الطبيعية.

تشمل التطبيقات:

• المحولات;
• المحولات;
• مصادر الطاقة؛
• لوحات التحكم.

يمكن أن توفر الثرمستورات PTC الحماية عن طريق زيادة المقاومة عند ارتفاع درجة الحرارة.

تطبيقات الأجهزة المنزلية

تستخدم العديد من الأجهزة مكونات الحماية من درجة الحرارة.

تتضمن الأمثلة ما يلي:

• الثلاجات;
• مكيفات الهواء؛
• الغسالات;
• المجففات;
• أجهزة المطبخ.

بالنسبة للشركات المصنعة للأجهزة، يعد الاتساق بين دفعات الإنتاج مهمًا بشكل خاص لأن المكونات غالبًا ما تستخدم بكميات كبيرة.

تطبيقات المعدات الصناعية

تتطلب المعدات الصناعية عملية موثوقة في ظل ظروف العمل المستمرة.

تُستخدم الثرمستورات PTC في:

• خزائن التحكم؛
• أنظمة التشغيل الآلي؛
• المحركات الصناعية؛
• المعدات الكهربائية.

يجب أن يفهم المورد بيئة التشغيل ويوصي بمواصفات المكونات المناسبة.

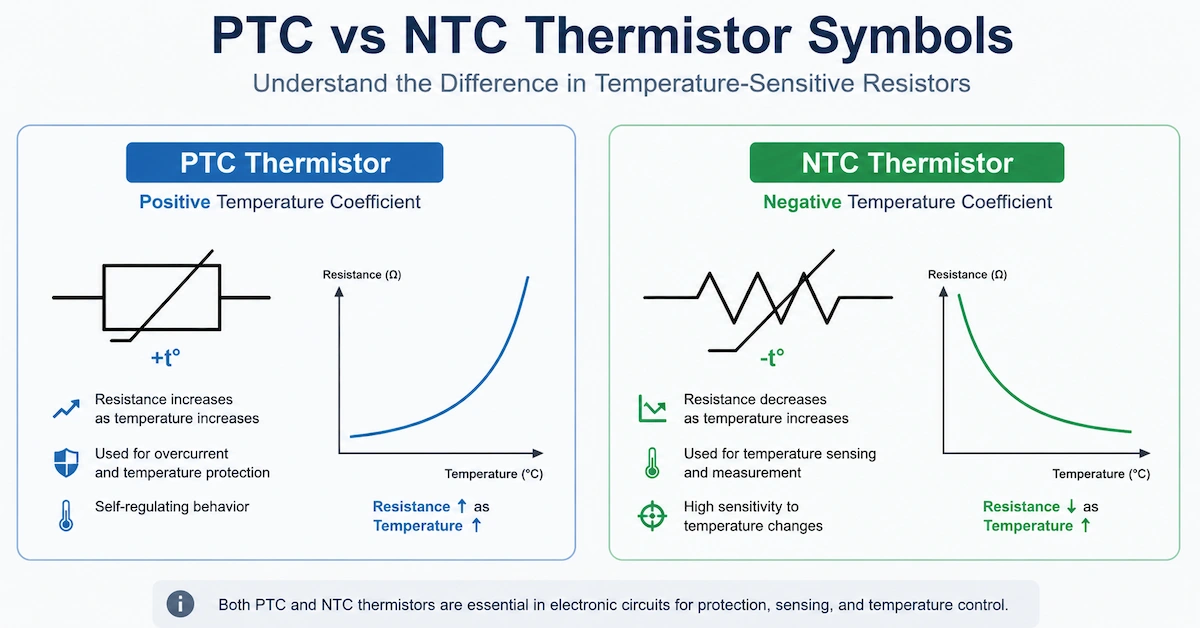

ماذا يمثل رمز الثرمستور PTC؟

في مخططات الدوائر الكهربائية، يتم استخدام رمز الثرمستور PTC لتحديد المقاوم المعتمد على درجة الحرارة مع خاصية معامل درجة الحرارة الإيجابية.

يساعد الرمز المهندسين على فهم أن المكون:

• تغير المقاومة وفقًا لدرجة الحرارة؛
• يمكن استخدامه للحماية الحرارية؛
• يوفر التحكم في الدائرة المتعلقة بدرجة الحرارة.

بالنسبة للمهندسين الذين يقومون باختيار المكونات، فإن فهم الرمز هو الخطوة الأولى فقط.

يجب أيضًا مراعاة تحديد المكون الفعلي:

• قيمة المقاومة؛
• تبديل درجة الحرارة؛
• متطلبات الجهد الكهربي;
• الخصائص الحالية؛
• بيئة التشغيل؛
• الأبعاد الميكانيكية.

يجب أن يقدم المورد المحترف لمقاومات معامل الحرارة الإيجابي (PTC) المواصفات الفنية الكاملة بدلاً من اسم المنتج أو الرمز فقط.

ما هي المعلمات الفنية التي يجب عليك التحقق منها قبل الشراء؟

يتطلب تحديد الثرمستور PTC الصحيح فهم المعلمات الكهربائية والحرارية الرئيسية.

قيمة المقاومة

تعد المقاومة عند درجة حرارة محددة من أهم المواصفات.

يؤثر على:

• توافق الدائرة؛
• استجابة الحماية؛
• الأداء الكهربائي.

يجب على المشترين التأكيد:

• قيمة المقاومة;
• التسامح;
• شروط القياس.

درجة حرارة كوري

درجة حرارة كوري هي نطاق درجة الحرارة الذي يصبح فيه تأثير PTC كبيرًا وتبدأ المقاومة في الزيادة بسرعة.

يؤثر على:

• تبديل السلوك؛
• درجة حرارة الحماية؛
• ملاءمة التطبيق.

ومع ذلك، لا ينبغي اعتبار درجة حرارة كوري هي نفس درجة حرارة التشغيل النهائية للنظام بأكمله.

يعتمد الأداء الفعلي على:

• تبديد الحرارة؛
• شروط التثبيت;
• المواد المحيطة؛
• بيئة التشغيل.

خصائص المقاومة ودرجة الحرارة

يوضح منحنى المقاومة ودرجة الحرارة كيف تتغير المقاومة مع زيادة درجة الحرارة.

تساعد هذه المعلومات المهندسين في تقييم:

• سلوك الاستجابة;
• أداء الحماية؛
• استقرار التشغيل.

الجهد الأقصى

يحدد الحد الأقصى لجهد التشغيل ما إذا كان المكون يمكنه العمل بأمان في الدائرة المقصودة.

تحتاج التطبيقات ذات متطلبات الجهد العالي إلى تقييم دقيق لما يلي:

• الإجهاد الكهربائي؛
• العزل؛
• بنية المكون.

تيار التشغيل

الخصائص الحالية مهمة لتطبيقات الحماية.

يجب على المهندسين تقييم:

• تيار التشغيل العادي؛
• شروط التحميل الزائد؛
• استجابة الحماية.

الأبعاد والتغليف

يؤثر الحجم الفعلي على:

• تكامل ثنائي الفينيل متعدد الكلور؛
• مساحة التثبيت;
• عملية التجميع.

قد يدعم المورد المخصص ما يلي:

• أحجام مختلفة؛
• تكوينات الأسلاك؛
• تصميمات المحطات الطرفية؛
• متطلبات التعبئة والتغليف.

كيف تختار مورد المقاوم الحراري PTC المناسب؟

يتطلب اختيار مورد PTC Thermistor تقييم ما هو أكثر من مدى توفر المنتج.

يجب أن يُظهر المورد الموثوق به القدرة الفنية واتساق التصنيع ودعم التطبيقات.

تقييم المواد والقدرة على التصنيع

تعتمد الثرمستورات PTC بشكل كبير على أداء المواد الخزفية.

يجب أن يفهم المورد القادر ما يلي:

• تركيبة السيراميك؛
• المواد المعتمدة على BaTiO₃؛
• عمليات التلبيد؛
• تقنية القطب الكهربائي;
• اتساق المقاومة.

تؤثر مراقبة المواد بشكل مباشر على:

• تبديل درجة الحرارة؛
• استقرار المقاومة؛
• موثوقية المنتج.

التحقق من إمكانية التخصيص

غالبًا ما يطلب عملاء OEM أكثر من المكونات القياسية.

قد يتضمن التخصيص ما يلي:

• قيمة المقاومة;
• تبديل درجة الحرارة؛
• حجم المكون;
• طول سلك الرصاص;
• نوع المحطة الطرفية;
• بنية التغليف.

يمكن للمورد الذي يتمتع بدعم هندسي أن يساعد في تحسين المكون وفقًا للتطبيق النهائي.

يدعم Tianrui تطوير مقاوم PTC المخصص بناءً على متطلبات العميل والرسومات والتطبيق الشروط.

تقييم القدرة على الاختبار

قبل الإنتاج الضخم، يجب على الموردين التحقق من صحة أداء المكونات.

يتضمن الاختبار النموذجي ما يلي:

A good supplier should be able to explain:

• what is tested;
• how it is tested;
• what acceptance criteria are used.

Compare Manufacturer Capability, Not Only Price

When comparing different suppliers, buyers should evaluate:

The lowest quotation does not always provide the lowest total project cost.

A supplier with stronger technical support may reduce:

• repeated sampling;
• design changes;
• production problems;
• qualification delays.

What Is the PTC Thermistor Manufacturing Process?

A professional manufacturer controls the complete production process.

Material Preparation

The process begins with ceramic material preparation.

Important factors include:

• raw material selection;
• formulation control;
• mixing consistency.

Material variation can influence final electrical characteristics.

Ceramic Forming

The ceramic material is formed into the required component structure.

The forming process affects:

• dimensions;
• density;
• mechanical strength.

High-Temperature Sintering

Sintering creates the ceramic structure required for PTC characteristics.

Process control affects:

• resistance behavior;
• temperature response;
• stability.

Electrode Processing

Electrodes provide electrical connection.

Quality factors include:

• adhesion;
• conductivity;
• durability.

Assembly and Inspection

After ceramic processing, components are assembled and tested.

Inspection may include:

• resistance measurement;
• appearance inspection;
• dimensional verification;
• electrical performance testing.

How Does Quality Control Affect PTC Thermistor Reliability?

Quality control is essential because small variations can influence electrical performance.

A reliable PTC Thermistor Manufacturer should control quality throughout the production cycle.

Incoming Material Control

Raw materials should be inspected before production.

Potential checks include:

• ceramic material characteristics;
• electrode materials;
• accessory materials.

Process Control

During manufacturing, suppliers should monitor:

• forming accuracy;
• sintering conditions;
• electrode processing;
• assembly consistency.

Finished Product Testing

Final inspection may include:

• resistance;
• switching temperature;
• electrical characteristics;
• dimensions;
• reliability performance.

For OEM customers, quality control should connect:

approved specification → production process → inspection result → delivery consistency.

How Can OEM Buyers Develop Custom PTC Thermistors?

A structured development process reduces communication problems.

Step 1: Requirement Analysis

The supplier reviews:

• application;
• electrical conditions;
• temperature requirements;
• installation limitations.

Step 2: Technical Proposal

The supplier evaluates:

• suitable PTC characteristics;
• component structure;
• material direction.

Step 3: Prototype Development

Samples are produced according to:

• drawings;
• specifications;
• testing requirements.

Step 4: Customer Validation

The customer verifies:

• electrical performance;
• temperature response;
• installation compatibility;
• reliability.

Step 5: Mass Production

After approval, production follows the confirmed specifications.

This process helps maintain consistency between prototypes and production batches.

Why Choose Tianrui as Your PTC Thermistor Supplier?

Dongguan Tianrui Electronics Co., Ltd. focuses on PTC and NTC temperature-sensitive components and provides solutions for electronic protection and temperature-control applications.

Tianrui's company manufacturing capability includes:

• Founded in 2010;
• approximately 5,000㎡ production facility;
• automated production equipment;
• dedicated testing equipment;
• large-scale PTC component production capability.

The company provides:

• PTC thermistors;
• temperature protection components;
• PTC heating elements;
• customized thermal solutions.

For OEM customers, Tianrui supports projects from requirement communication and product selection through customization, inspection and technical support.

Buyers can review Tianrui's PTC Thermistor solutions and submit application requirements through the contact page.

What Information Should You Provide When Requesting a PTC Thermistor Quote?

A complete RFQ helps suppliers provide more accurate recommendations.

Recommended information includes:

Evaluation Factor	Why It Matters
Technical support	Helps solve application problems
Material knowledge	Improves product consistency
Customization	Supports OEM requirements
Testing capability	Reduces qualification risk
Production control	Ensures repeatability
Communication efficiency	Speeds development

If some parameters are unknown, provide the final application requirements.

An experienced supplier should help determine suitable specifications.

FAQ About PTC Thermistor Suppliers

What is a PTC Thermistor Supplier?

A PTC thermistor supplier provides temperature-sensitive ceramic components used for protection and temperature-control applications. A reliable supplier should support product selection, customization, testing and stable production.

How does a PTC thermistor work?

A PTC thermistor increases resistance as temperature rises near its transition point. This characteristic allows it to limit current or provide overheating protection.

What is the difference between PTC and NTC thermistors?

PTC thermistors increase resistance as temperature rises, while NTC thermistors decrease resistance. They are used for different sensing and protection requirements.

What applications use PTC thermistors?

PTC thermistors are used in motor protection, battery systems, power electronics, appliances, industrial equipment and temperature-control applications.

Can a PTC thermistor supplier customize products?

Yes. Customization may include resistance value, switching temperature, dimensions, wires, terminals and packaging according to application requirements.

How do I select the right PTC thermistor?

Consider resistance, switching temperature, voltage, current, dimensions, operating environment and application requirements.

Why is ceramic material important for PTC thermistors?

Ceramic formulation affects resistance characteristics, temperature response and long-term stability. Material control is important for consistent performance.

How does a supplier test PTC thermistors?

Testing may include resistance measurement, temperature response testing, electrical testing, dimensional inspection and reliability evaluation.

Should I choose a manufacturer or distributor?

For standard products, distributors may be suitable. For OEM projects requiring customization and technical support, direct cooperation with a manufacturer often provides better control.

What information should I provide for a quotation?

Provide application details, electrical requirements, temperature conditions, dimensions, quantity and any required testing standards.

Conclusion

Choosing the right PTC Thermistor Supplier requires evaluating technology, manufacturing capability, quality control and long-term cooperation potential.

A reliable supplier should provide:

• stable ceramic material control;
• consistent electrical performance;
• customization capability;
• professional testing;
• production reliability;
• technical support.

For OEM projects, the ideal supplier is not simply the one offering the lowest price. It is the supplier that can understand application requirements, provide suitable component solutions and maintain consistent quality during mass production.

Tianrui provides PTC thermistor solutions for customers requiring temperature protection and electronic protection components. Buyers can contact Tianrui with application details, drawings or technical requirements to discuss suitable solutions.

المدونات المميزة

دليل مورد PTC الثرمستور: مبدأ العمل والأنواع والتطبيقات ونصائح الاختيار

يتطلب اختيار مورد PTC Thermistor المناسب أكثر من مجرد مقارنة أسعار المنتجات. يشرح هذا الدليل كيفية عمل الثرمستورات PTC وأنواعها الرئيسية وتطبيقاتها ومعاييرها الفنية ومتطلبات الجودة واعتبارات اختيار OEM لمساعدة المهندسين وفرق الشراء في العثور على حلول حماية موثوقة.

Aug 17, 2026

اقرأ المزيد

الشركة المصنعة للثرمستور PTC: كيفية اختيار مورد موثوق لتطبيقات OEM

يتطلب اختيار الشركة المصنعة للثرمستور PTC المناسب أكثر من مجرد مقارنة أسعار المنتجات. يشرح هذا الدليل كيف يمكن لمشتري OEM تقييم قدرة مادة السيراميك وخصائص المقاومة والتخصيص والاختبار ومراقبة الجودة وموثوقية التوريد على المدى الطويل لتطبيقات الحماية والتحكم في درجة الحرارة.

Aug 14, 2026

اقرأ المزيد

دليل مورد سخان PTC: كيف يقارن مشترو OEM الجودة والعينات ومخاطر العرض

يتضمن اختيار مورد سخان PTC أكثر من مجرد مقارنة القوة الكهربائية وسعر الوحدة. يساعد هذا الدليل مشتري OEM على تقييم الدعم الفني والتخصيص واختبار العينات ومراقبة الجودة وعروض الأسعار والمهلة الزمنية وموثوقية التوريد على المدى الطويل قبل الموافقة على شريك التدفئة.

Aug 12, 2026

اقرأ المزيد

بيت

منتج

اتصال

معلومات عنا

Information	Details
Application	Motor, appliance, electronics, industrial equipment
Resistance requirement	Target resistance value
Switching temperature	Required protection temperature
Voltage	Operating voltage
Current	Normal and maximum current
Size	Installation limitation
Wiring	Lead and terminal requirements
Environment	Temperature, humidity, vibration
Quantity	Sample and production volume
Testing	Required validation
