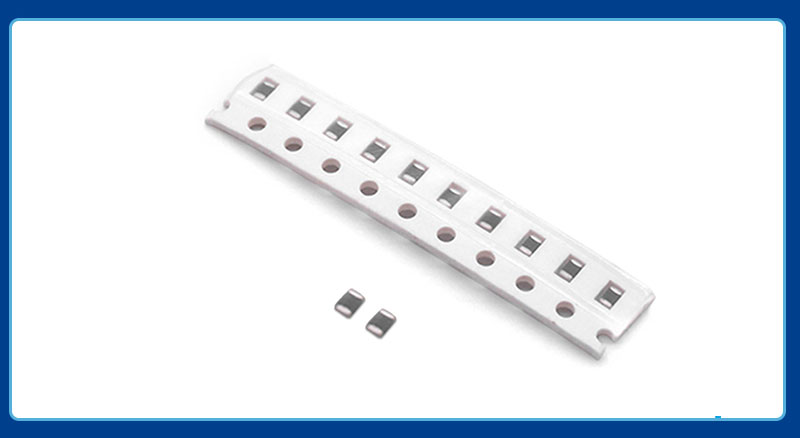

SMD NTC热敏电阻

‌
‌
‌
‌
‌

产品详情

描述
隐私政策
评论

描述

芯片NTC热敏电阻是一种采用表面贴装技术(SMT)的电子元件。其核心功能是感知环境温度,并将其变化转化为电阻的显著变化。NTC代表“负温度系数”,这意味着其电阻值会随着温度升高而呈指数下降。

这种独特的耐温特性,使它在现代电子产品中发挥着“温度传感器”和“保护器”的重要作用。

特征

1、灵敏度高:对温度变化反应迅速,能检测到微小的温度波动。

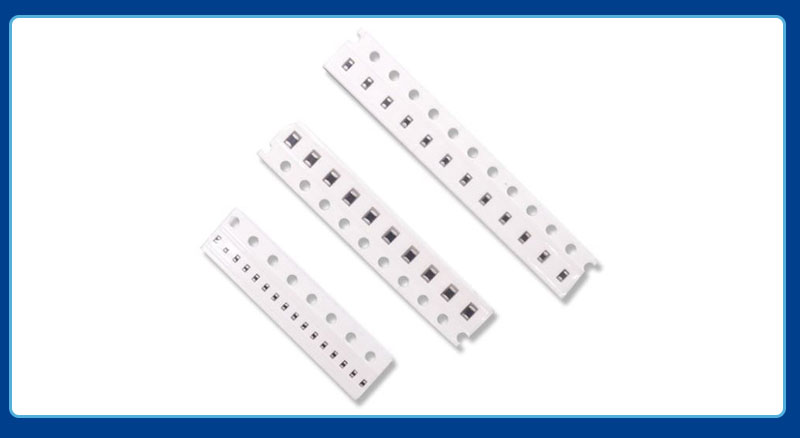

2、小型化、标准化:采用标准化SMD封装(如0402、0603、0805等),体积小巧,非常适合高密度电路板组装,适应电子产品轻、薄、短的发展趋势。

3、可靠性和稳定性高:采用先进的陶瓷材料和制造工艺,具有良好的机械强度和长期稳定性。

4.无铅且符合RoHS标准:符合环保要求。

核心工作原理

片式NTC电阻由锰、钴、镍等金属氧化物经高温烧结而成。其电阻(R)与绝对温度(T)的关系遵循阿伦尼乌斯定律,通常可以用特征参数(B值)来描述。在一定温度范围内,其电阻-温度特性曲线呈现良好的指数关系。

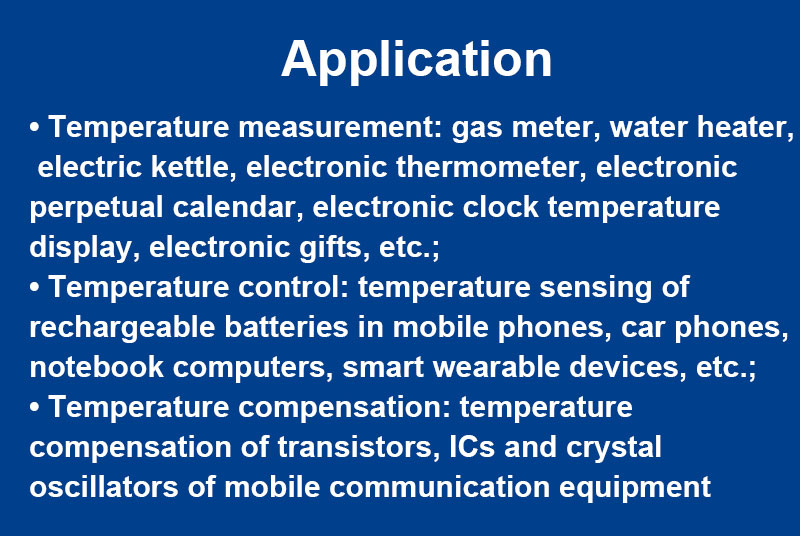

主要应用

温度监测与补偿:用于手机、笔记本电脑、电池管理系统(BMS)等,实时监测关键部件的温度,防止过热损坏,并为其他元器件(如晶振、液晶屏)提供温度补偿信号。

抑制浪涌电流:电源电路启动瞬间,串联的NTC热敏电阻初始阻值较高,有效限制浪涌电流,保护整流桥、电容等元器件。电流稳定后,NTC热敏电阻自发热而阻值减小,减少功率损耗。

家用电器:广泛应用于空调、冰箱、电饭煲等家电产品中作为温度传感器控制其工作状态。

选择注意事项

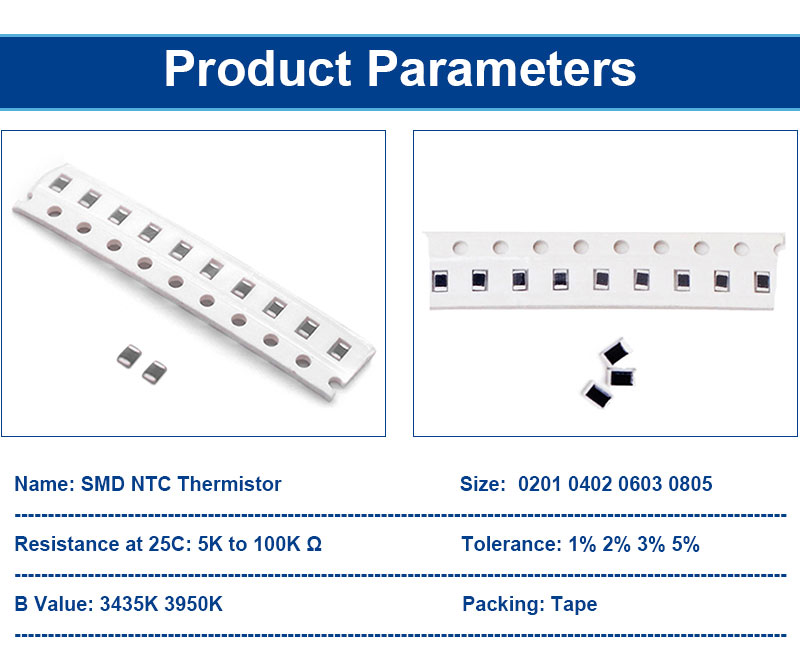

选择芯片NTC时需要注意以下参数:

标称阻值(@25℃):环境温度25℃时的零功率电阻值,例如10kΩ、100kΩ。

B值:描述电阻对温度变化的敏感度的关键参数。

精度:阻值公差、B值公差。

最大功率耗散:组件可以承受的最大功率。

工作温度范围:元器件能正常工作的环境温度范围。

综上所述,贴片NTC热敏电阻以其体积小、性能优良、可靠性高等特点,已成为现代电子电路中不可缺少的温度传感和保护基础元件。

SMD NTC热敏电阻SMD NTC热敏电阻SMD NTC热敏电阻SMD NTC热敏电阻SMD NTC热敏电阻SMD NTC热敏电阻

SMD NTC热敏电阻

SMD NTC热敏电阻SMD NTC热敏电阻

SMD NTC热敏电阻
