Choisir le bon fabricant de résistances PTC ne se limite pas à comparer la tension, la puissance et le prix unitaire. Pour un projet OEM, les acheteurs doivent évaluer l'expertise du fabricant en matière de céramiques PTC, son ingénierie d'application, ses capacités de personnalisation, la validation d'échantillons, le contrôle qualité, la constance de sa production et son aptitude à répondre aux exigences techniques du produit fini.
Un fournisseur adéquat devrait être en mesure de répondre à une question d'ingénierie pratique :
Cet élément chauffant peut-il être conçu, testé et fabriqué de manière répétée pour fonctionner correctement à l'intérieur de votre produit final ?
Cette distinction est importante. Un élément chauffant performant sur un banc d'essai ouvert peut se comporter différemment à l'intérieur d'une enceinte, sous flux d'air forcé, au contact d'une surface métallique, dans un environnement humide ou lors du chauffage d'un liquide.
Ce guide explique aux responsables des achats, aux ingénieurs R&D et aux ingénieurs thermiques ce qu'il convient de vérifier avant de choisir un fournisseur de résistances PTC, les spécifications à inclure dans une demande de devis, comment comparer les capacités de fabrication et ce qui doit être testé avant d'approuver la production en série.
Qu'est-ce qui caractérise un fabricant fiable de résistances PTC ?
Un fabricant fiable de résistances chauffantes PTC doit combiner la connaissance des matériaux PTC, l'ingénierie thermique, la conception mécanique, l'intégration électrique, les tests et une production reproductible .
Les acheteurs doivent donc prendre en compte plus que le catalogue de produits d'une usine.
Un fournisseur performant devrait être capable de :
- comprendre l'application de chauffage prévue ;
- recommander une structure de chauffage appropriée ;
- évaluer la tension, la puissance et la température cible ;
- prendre en compte la température de Curie et les conditions thermiques ;
- choisir des matériaux d'isolation et de transfert de chaleur appropriés ;
- Personnaliser les dimensions, le câblage et les connecteurs ;
- produire des échantillons d'ingénierie ;
- définir des critères de test mesurables ;
- contrôler les caractéristiques critiques pendant la production ;
- Assurer la prise en charge des commandes répétées avec des spécifications cohérentes.
Lien connexe : https://www.ptcntcsensor.com/solution/heater
Ceci est particulièrement important lors du développement d'un appareil de chauffage sur mesure plutôt que lors de l'achat d'un composant standard sur catalogue.
Qui devrait travailler directement avec un fabricant de résistances PTC ?
La coopération directe avec les fabricants est particulièrement précieuse pour les entreprises qui développent des produits nécessitant un élément chauffant adapté à des conditions électriques, thermiques ou mécaniques spécifiques.
Les acheteurs types sont notamment :
- fabricants d'équipements de CVC ;
- Fabricants d'armoires électriques et d'équipements d'automatisation ;
- Fournisseurs de systèmes de gestion thermique pour véhicules électriques et automobiles ;
- fabricants d'appareils électroménagers ;
- fabricants d'équipements de soins capillaires et de soins personnels ;
- concepteurs d'équipements médicaux et de laboratoire ;
- fabricants d'équipements de séchage et de ventilation ;
- fabricants d'équipements de chauffage de liquides ;
- développeurs de batteries et d'équipements pour les énergies nouvelles ;
- Équipes de développement de produits OEM et ODM.
Un radiateur standard peut suffire lorsque la tension, les dimensions, les performances de chauffage et la méthode d'installation correspondent déjà à un produit existant.
Le recours à un fabricant de chauffage PTC sur mesure devient plus important lorsque le projet implique des dimensions, une température, une tension, une puissance, un débit d'air, un montage, une isolation, des fils, des connecteurs, des conditions environnementales ou des exigences de qualification non standard.
Produits associés : https://www.ptcntcsensor.com/products/ptc-heater
Commencez par l'application, pas par le catalogue des appareils de chauffage.
L'une des erreurs les plus courantes en matière d'approvisionnement est de demander :
« Avez-vous un radiateur PTC de 24 V et 200 W ? »
avant d'expliquer ce que le chauffage doit réellement faire.
La tension et la puissance sont importantes, mais elles ne décrivent pas l'intégralité du système thermique.
Une demande de devis plus utile explique :
- ce qui doit être chauffé ;
- température initiale ;
- température finale souhaitée ;
- temps d'échauffement acceptable ;
- plage de température ambiante ;
- espace d'installation disponible ;
- flux d'air ou flux de liquide ;
- méthode de montage ;
- alimentation électrique ;
- cycle de fonctionnement ;
- conditions environnementales.
Le fabricant peut alors évaluer si la puissance et la structure de chauffage demandées sont appropriées.
Liste de contrôle de la demande de devis pour un élément chauffant PTC
| Exigence | Informations à fournir | Pourquoi c'est important |
|---|---|---|
| Application | Dans quel domaine le chauffage est-il utilisé ? | Définit le contexte de l'ingénierie |
| Tension | CA/CC et plage de fonctionnement | Détermine la configuration électrique |
| Cible de chauffage | Air, surface, liquide ou enceinte | Détermine l'architecture du chauffage |
| Température | température initiale et température cible | Guides de sélection thermique |
| Pouvoir | Puissance requise ou estimée | Influence les performances d'échauffement |
| Dimensions | Dimensions maximales L × l × h | Détermine l'intégration physique |
| Flux d'air | Conditions d'écoulement, le cas échéant | Modifications de la dissipation thermique |
| Plage ambiante | Température minimale/maximale | Modifications de la charge thermique |
| Montage | Vis, collier, ajustement serré ou sur mesure | Affecte le transfert de chaleur |
| Isolation | Exigences d'isolation électrique | Important pour la sécurité |
| Câblage | Longueur du fil, calibre et borne | Affecte l'intégration du système |
| Connecteur | Type ou dessin du client | Simplifie l'assemblage |
| Environnement | Humidité, vibrations, liquide, poussière | Influences construction |
| Quantité | Volume échantillon et annuel | Soutient la planification de la production |
| Marché cible | Pays et équipement final | Aide à identifier les besoins de conformité |
L'envoi de ces informations à chaque fournisseur facilite également la comparaison des devis, car les fabricants partent des mêmes hypothèses.
Comment la technologie de chauffage PTC influence-t-elle le choix des fournisseurs ?
Un élément chauffant PTC utilise une céramique à coefficient de température positif dont la résistance augmente significativement à mesure que la température de la céramique s'élève vers sa zone de transition prévue.
À mesure que la résistance augmente, le courant électrique et la production de chaleur diminuent. Ceci crée le comportement autorégulé caractéristique de la technologie de chauffage PTC.
Cependant, l'autorégulation ne signifie pas que chaque élément chauffant PTC atteint automatiquement la même température dans toutes les applications .
Les performances réelles du chauffage dépendent de facteurs tels que :
- Caractéristiques de la céramique PTC ;
- Température de Curie ;
- tension;
- géométrie céramique ;
- structure de transfert de chaleur ;
- flux d'air ;
- pression de contact ;
- dissipation de chaleur ;
- température ambiante ;
- charge thermique ;
- Conception du boîtier.
C’est pourquoi un fabricant devrait évaluer l’élément chauffant dans le cadre du système thermique du client au lieu de choisir un élément céramique uniquement en fonction d’une valeur de température nominale.
Référence technique : https://www.ptcntcsensor.com/solution/heating-element
De quel type de résistance PTC avez-vous besoin ?
Un fabricant qui prend en charge plusieurs structures de chauffage peut généralement évaluer une application de manière plus objective qu'un fabricant limité à un seul assemblage.

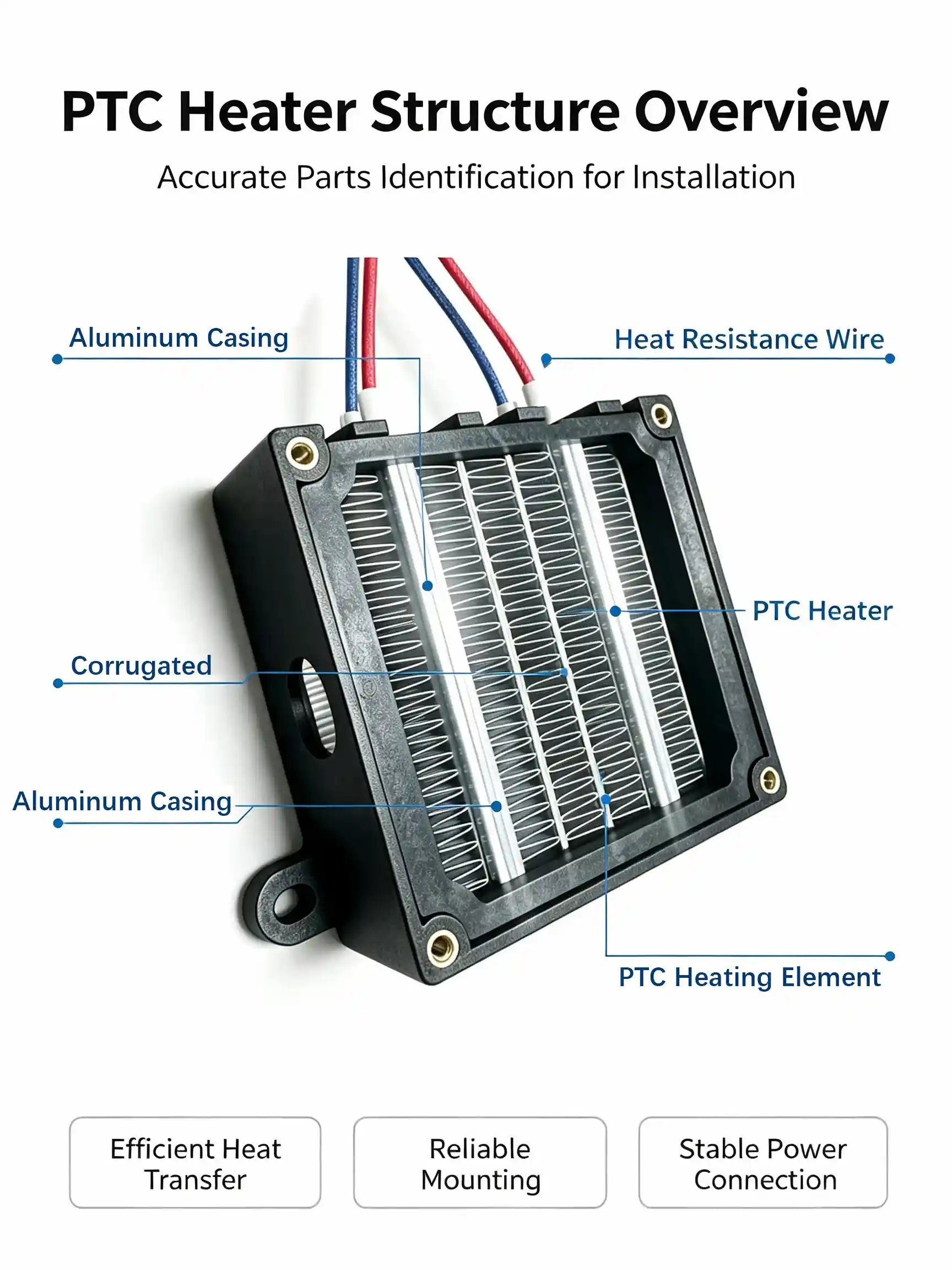

Réchauffeur d'air PTC
Les réchauffeurs d'air PTC combinent des éléments chauffants en céramique avec des structures de transfert de chaleur telles que des ailettes en aluminium.
Référence produit : https://www.ptcntcsensor.com/products/ptc-heater
Ils conviennent à des applications telles que :
- chauffage auxiliaire CVC;
- séchoirs;
- équipement de ventilation;
- systèmes industriels à air chaud ;
- armoires;
- petits appareils de chauffage.
Le flux d'air est une variable de conception essentielle.
Un même appareil de chauffage peut se stabiliser à des températures et des niveaux de puissance différents en fonction des variations du flux d'air.
Chauffage PTC avec ventilateur
L'intégration d'un ventilateur ou d'un souffleur à flux transversal permet de créer un module de chauffage plus complet.
Solution associée : https://www.ptcntcsensor.com/products/ptc-heater
Cela peut s'avérer utile lorsque le fabricant d'équipement d'origine (OEM) souhaite simplifier l'assemblage et obtenir un flux d'air défini.
L'acheteur doit évaluer :
- puissance du chauffage ;
- flux d'air ;
- tension du ventilateur ;
- vie de fan ;
- bruit;
- résistance à la pression ;
- comportement en cas de flux d'air bloqué ;
- Dimensions du module.
Chauffage PTC à coque en aluminium
Un boîtier en aluminium peut assurer une protection mécanique, un transfert de chaleur et un montage aisé.
Page produit : https://www.ptcntcsensor.com/product/aluminum-shell-ptc-heater-12v-24v
Cette construction peut être utile pour :
- chauffage par contact ;
- armoires;
- appareils électroménagers;
- équipement compact ;
- protection contre le gel ;
- Applications de contrôle de l'humidité.
Tianrui propose actuellement des configurations de chauffage à coque en aluminium avec des exigences personnalisables en termes de température, de tension et de forme, y compris une gamme de produits publiée de 3,7 V à 480 V et de 30 à 290 °C pour une famille de produits.
Chauffage PTC à film isolé
Référence produit : https://www.ptcntcsensor.com/products/ptc-heater-with-insulated-film
Un radiateur PTC isolé associe un élément chauffant en céramique à une couche électriquement isolante et thermiquement conductrice.
Cette construction peut convenir lorsque l'isolation électrique et l'intégration compacte sont importantes.
Chauffage PTC liquide
Le chauffage des liquides soulève des questions d'ingénierie supplémentaires :
- scellage;
- résistance à la corrosion ;
- isolation;
- compatibilité liquide ;
- profondeur d'immersion ;
- conditions de chauffage à sec ;
- efficacité du transfert de chaleur.
Un appareil de chauffage initialement conçu pour le chauffage de l'air ne doit pas être automatiquement considéré comme adapté au chauffage direct des liquides.
Chauffage PTC pour véhicules et véhicules électriques
Solution pour véhicules électriques : https://www.ptcntcsensor.com/products/ptc-heater-for-vehicle
Les applications automobiles peuvent ajouter des exigences concernant :
- fonctionnement à basse température ;
- vibration;
- cycles thermiques ;
- conditionnement;
- architecture électrique du véhicule ;
- durabilité;
- Gestion thermique de la batterie ou de la cabine.
Quelles spécifications techniques un fabricant doit-il confirmer ?
Un devis doit finalement se transformer en spécification technique.
À tout le moins, discutez des paramètres suivants.
Tension nominale
Confirmer:
- CA ou CC ;
- tension nominale ;
- plage de fonctionnement admissible.
Puissance de chauffage
Ne vous fiez pas uniquement à la puissance (en watts).
Température de Curie
La température de Curie est un paramètre du matériau, et non la température de fonctionnement finale.
Dimensions du chauffage
Spécifiez les contraintes de taille maximales autorisées.
Isolation électrique
Définir les exigences en matière de résistance d'isolation et de diélectrique, le cas échéant.
Fil, borne et connecteur
Confirmer:
- matériau du fil ;
- calibre du fil ;
- température de fonctionnement ;
- type de connecteur.
Pourquoi les capacités de fabrication de céramique de PTC sont-elles importantes ?
Référence technique : https://www.ptcntcsensor.com/solution/heating-element
L'élément en céramique détermine en grande partie le comportement électrique et thermique du radiateur.
Un fabricant possédant une connaissance plus approfondie des matériaux et des procédés de fabrication céramiques sera peut-être mieux placé pour résoudre les problèmes de performance.
Que devez-vous vérifier lors du développement d'un échantillon ?
Référence produit : https://www.ptcntcsensor.com/products/ptc-heater
L’échantillonnage doit répondre à une question d’ingénierie précise, et non pas simplement à la question « est-ce que ça chauffe ? ».
Comment évaluer le contrôle qualité ?
Le contrôle qualité doit assurer la liaison entre les spécifications → la production → l'inspection → la répétabilité.
Fabricant ou simple fournisseur de produits : quelle est la différence ?
Un fabricant assure un support technique de niveau ingénierie, tandis qu'un distributeur se charge principalement de la correspondance des produits avec le catalogue.
Quelles sont les erreurs les plus courantes lors de l'approvisionnement en résistances PTC ?
- comparer uniquement les prix
- ignorer les conditions du système
- malentendu concernant la température de Curie
- tests irréalistes
- négliger la conception de sécurité
Quels sont les facteurs qui déterminent le coût d'un radiateur PTC sur mesure ?
Le coût dépend de la structure, de la céramique, de la tension, de l'outillage, des tests et du volume.
Qu’en est-il de la quantité minimale de commande et du délai de livraison ?
À confirmer pour chaque projet, ne pas tenir pour acquis.
Comment un projet de chauffage PTC sur mesure peut-il passer de la demande de devis à la production en série ?
Suivre les étapes structurées : RFQ → conception → échantillon → validation → approbation → production en série.
Comment comparer les fabricants de résistances PTC avant de passer commande
Utilisez une évaluation basée sur des critères techniques, et non une simple comparaison des prix.
Pourquoi choisir Tianrui pour vos projets de chauffage PTC sur mesure ?
Dongguan Tianrui Electronics Co., Ltd. fournit des thermistances PTC, des éléments chauffants et des solutions de chauffage PTC personnalisées.
Présentation de l'entreprise : https://www.ptcntcsensor.com/about-us
Que devez-vous envoyer à Tianrui pour une demande de devis concernant un élément chauffant PTC ?
Fournir l'ensemble des exigences relatives à l'application, aux aspects électriques, mécaniques et environnementaux.
FAQ concernant le choix d'un fabricant de résistances PTC
(inchangé)
Conclusion
Le choix d'un fabricant de résistances PTC doit être considéré comme une décision d'ingénierie et de chaîne d'approvisionnement plutôt que comme une simple comparaison de prix.
Commencez ici : https://www.ptcntcsensor.com/solution/heater
