¿Qué es un sensor NTC para refrigerador?
Un sensor NTC para refrigerador es un componente de detección de temperatura que utiliza un termistor de coeficiente de temperatura negativo para detectar cambios de temperatura dentro de un refrigerador, congelador, área del evaporador o sistema de refrigeración relacionado.
Coeficiente de Temperatura Negativo. A medida que aumenta la temperatura, la resistencia eléctrica de un termistor NTC disminuye. El sistema de control del refrigerador puede medir esta resistencia y convertirla en un valor de temperatura.Esto hace que un sensor de temperatura NTC sea útil para funciones como:
- monitoreo de la temperatura del compartimento del refrigerador;
- monitoreo de la temperatura del congelador;
- medición de la temperatura del evaporador;
- control de descongelación;
- Gestión del ciclo de refrigeración;
- Funciones de alarma de temperatura;
- Control del compresor;
- Estrategias de gestión energética.
Para los fabricantes de refrigeradores y los compradores de equipos de refrigeración, el sensor no es simplemente un pequeño componente electrónico. Sus características de resistencia-temperatura, velocidad de respuesta, carcasa, cable, conector y método de instalación influyen en la fiabilidad con la que el aparato final controla la temperatura. La gama de productos NTC de Tianrui abarca termistores de detección de temperatura para frigoríficos, sistemas HVAC y otras aplicaciones electrónicas. Su categoría NTC incluye múltiples construcciones y configuraciones de termistores para diferentes requisitos de detección de temperatura.¿Cómo funciona un sensor de temperatura NTC para refrigerador? El principio de funcionamiento se basa en la relación inversa entre la temperatura y la resistencia. Cuando la temperatura del refrigerador cambia, la resistencia del elemento NTC cambia en consecuencia. La placa de control mide esa resistencia y la interpreta según la curva de resistencia-temperatura del sensor. El proceso básico es: El circuito de control mide la resistencia; el sistema determina la temperatura; el refrigerador ajusta su funcionamiento.
Por ejemplo, cuando el compartimento del refrigerador se calienta, la resistencia del NTC disminuye. El controlador puede reconocer la temperatura correspondiente y usar esa información para gestionar el funcionamiento del sistema de refrigeración.
Cuando la temperatura medida alcanza el rango requerido, el sistema de control puede ajustar el ciclo de refrigeración en consecuencia.
Por eso, la precisión y la consistencia del sensor NTC son fundamentales para el control de la temperatura del refrigerador.
¿Dónde se instala un sensor NTC en un refrigerador?
La posición de instalación correcta depende de la temperatura que el sistema necesite medir.
Compartimento del refrigerador
Un sensor instalado en el compartimento refrigerado puede monitorear la temperatura del aire o la temperatura local del compartimento.
Los requisitos típicos incluyen:
- respuesta rápida;
- características de resistencia estables;
- longitud de cable adecuada;
- carcasa compacta;
- montaje fiable.
Compartimento del congelador
Las aplicaciones en congeladores requieren un sensor que mantenga su fiabilidad a bajas temperaturas.
La construcción del sensor debe seleccionarse de acuerdo con:
- temperatura mínima de funcionamiento;
- exposición a la humedad;
- condensación;
- formación de hielo;
- método de montaje.

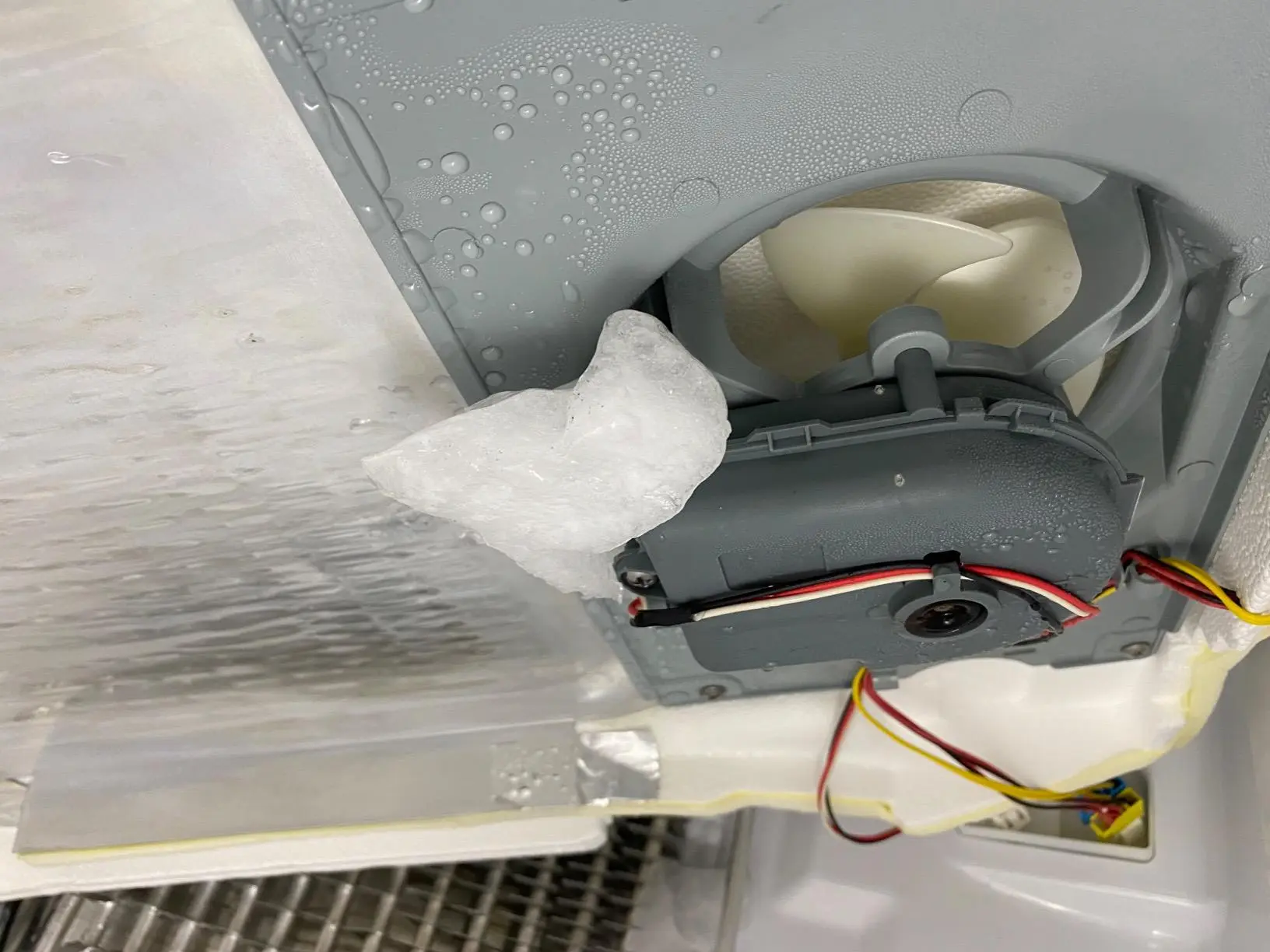

Evaporador
Un sensor del evaporador mide la temperatura cerca de la superficie del evaporador o del área de flujo de aire relacionada.
Esta información se puede utilizar para:
- gestión de la descongelación;
- monitorización de la temperatura del evaporador;
Sistema de descongelación
Un sensor de temperatura de descongelación del refrigerador puede ayudar al sistema de control a determinar si el evaporador ha alcanzado la condición requerida durante un ciclo de descongelación.
Tianrui ofrece actualmente productos de sensores de temperatura NTC para refrigeradores/congeladores diseñados para aplicaciones de descongelación y detección de temperatura. Un sensor de refrigerador listado utiliza R0=13.251KΩ+2% y B25/50=3218&+1%, con carcasa de ABS, revestimiento epoxi, cable conductor con certificación UL y configuración de conector.
¿Cuáles son las especificaciones clave de un sensor NTC para refrigerador?
Al comparar sensores de temperatura NTC para refrigerador, los compradores deben evitar seleccionar un producto basándose únicamente en la resistencia nominal.
Los parámetros más importantes incluyen:
| Parámetro | Por qué es importante |
|---|---|
| R25 / Resistencia nominal | Define la resistencia nominal a la temperatura de referencia |
| Valor B | Describe la relación resistencia-temperatura |
| Tolerancia de resistencia | Influye en la precisión de la medición de temperatura |
| Temperatura de funcionamiento | Debe cubrir el rango real del refrigerador |
| Tiempo de respuesta | Determina la rapidez con la que el sensor detecta cambios |
| Material de la carcasa | Afecta a la durabilidad y la resistencia ambiental |
| Cable | Debe coincidir Requisitos de temperatura, aislamiento y montaje |
| Conector | Debe encajar en la interfaz de la placa de control |

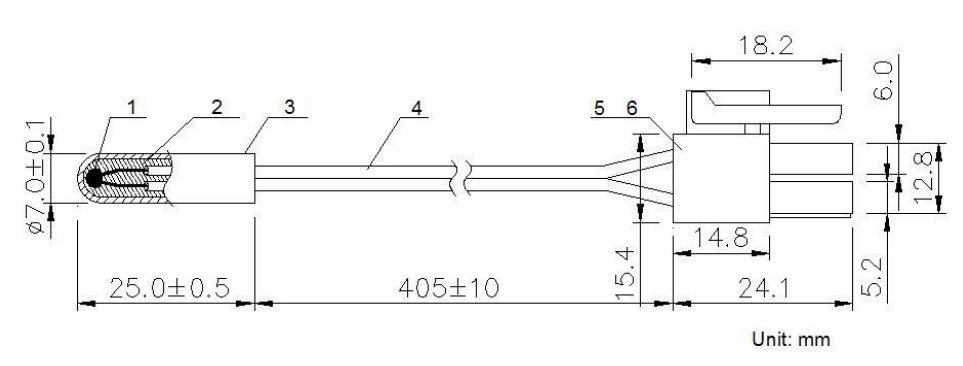

| Dimensiones de la sonda | Determina la instalación mecánica |
| Sellado | Importante en ambientes húmedos y con condensación |
La guía de la hoja de datos NTC publicada por Tianrui identifica R25, valor B, precisión/tolerancia, constante de disipación y constante de tiempo térmica como parámetros importantes al evaluar un sensor NTC.
¿Por qué es importante R25 para la detección de temperatura en refrigeradores?
R25 se refiere a la resistencia nominal a 25 °C.
Las especificaciones comunes de NTC pueden usar valores como:
- 5 kΩ
- 10KΩ;
- 20KΩ;
- 50KΩ;
- 100KΩ.
Pero un valor de resistencia mayor o menor no es automáticamente mejor.
El valor correcto de R25 debe coincidir con el circuito de control del refrigerador.
Para aplicaciones de refrigeración, esto puede afectar:
- temperatura medida;
- calibración del controlador;
- estabilidad de la temperatura;
- control de descongelación;
Para la producción OEM, el sensor NTC debe coincidir con el algoritmo de control o la especificación del sensor existente.
¿Qué precisión debe tener un sensor NTC para refrigerador?
La precisión requerida depende de la aplicación.
Para una función básica de monitorización de temperatura, una tolerancia de resistencia estándar puede ser suficiente. Para sistemas que requieren un control de temperatura más preciso, los compradores pueden necesitar: una tolerancia de resistencia más estricta; una tolerancia de resistencia más estricta; una tolerancia de valor B controlada; características de resistencia-temperatura calibradas;Consistencia de producción controlada.
El punto clave es que la tolerancia de resistencia no es lo mismo que la precisión total de la medición de temperatura.
La precisión real del sistema también puede verse afectada por:
- precisión del controlador;
- resistencia del cableado;
- posición del sensor;
- contacto térmico;
- flujo de aire;
- condensación;
- método de calibración.
Por lo tanto, los fabricantes de refrigeradores deben evaluar el sensor junto con el sistema completo de control de temperatura.
¿Por qué es importante el tiempo de respuesta del sensor en un refrigerador?
El tiempo de respuesta indica la rapidez con la que un sensor responde a un cambio en la temperatura ambiente.
Un sensor con baja masa térmica puede responder rápidamente, mientras que una sonda más grande o con mayor protección puede responder más lentamente.
La mejor opción depende del punto de medición.
Para Ejemplo:
Medición de la temperatura del aire
Puede priorizar una respuesta rápida.
Medición de superficie o evaporador
Puede requerir un contacto térmico estable y una protección mecánica adecuada.
La información del sensor NTC tipo T de Tianrui describe una construcción compacta de perlas como adecuada para una respuesta rápida de la temperatura y áreas de instalación confinadas, mientras que su especificación publicada incluye una medición del tiempo de respuesta bajo condiciones de líquido definidas.
Esto ilustra por qué el tiempo de respuesta siempre debe evaluarse bajo las condiciones reales de la aplicación en lugar de tratarse como un número universal.

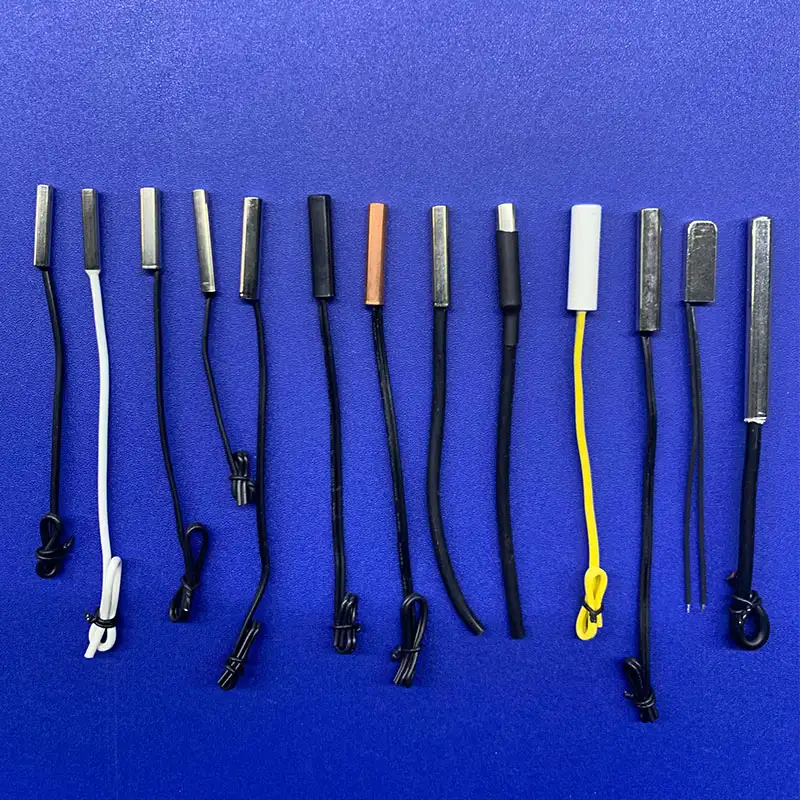

¿Qué material de carcasa es mejor para un sensor NTC de refrigerador?
La carcasa debe seleccionarse según el entorno de instalación.
Carcasa de ABS
El ABS puede ser adecuado cuando el sensor requiere:
- Construcción ligera;
- aislamiento eléctrico;
- moldeo compacto;
- producción rentable.
El sensor NTC para refrigeradores de Tianrui utiliza una carcasa de ABS de Φ7×25 con recubrimiento epoxi.
R25=50KΩ+1%, B25/50=3950K&+1% y un rango de funcionamiento de -20°C a +150°C para la configuración especificada.
Por lo tanto, la carcasa adecuada debe seleccionarse según el entorno de instalación, y no únicamente según la preferencia de material.
Sensor NTC para refrigerador frente a otros sensores de temperatura
NTC Los termistores no son la única tecnología disponible para la detección de temperatura.
| Tipo de sensor | Característica principal | |||
|---|---|---|---|---|
| Termistor PTC | La resistencia aumenta con la temperatura | Más adecuado para funciones específicas de detección/protección | ||
| RTD | Termopar | Genera voltaje relacionado con la temperatura | A menudo innecesario para la detección típica de refrigeradores |
Los termistores NTC son particularmente atractivos para aplicaciones de electrodomésticos de alto volumen porque combinan un tamaño compacto, alta sensibilidad y una construcción rentable.
¿Cómo ayudan los sensores NTC de los refrigeradores al control de descongelación?
El control de descongelación es una de las áreas de aplicación más importantes para la detección de temperatura en refrigeradores.
La acumulación de hielo en un evaporador puede reducir el rendimiento de la transferencia de calor y el flujo de aire.
Por lo tanto, el sistema de control necesita información de temperatura para determinar cuándo debe producirse la descongelación y cuándo el ciclo de descongelación ha alcanzado la condición requerida.
Un sensor NTC para refrigerador seleccionado correctamente puede proporcionar la retroalimentación de temperatura que necesita el controlador.
Las características del sensor:
- temperatura de respuesta;
- curva de resistencia;
- posición de instalación;
- protección contra la humedad;
- configuración del cable
todos estos factores influyen en la fiabilidad del sistema de detección.
Por eso, un sensor NTC debe evaluarse como parte del diseño del control de descongelación, en lugar de como un componente de reemplazo aislado.
¿Qué causa la falla de los sensores NTC de los refrigeradores?
Un sensor de temperatura Pueden fallar debido a factores eléctricos o ambientales.
Los riesgos comunes incluyen:
Entrada de humedad
Los refrigeradores funcionan en entornos donde puede producirse condensación y humedad.
Un sellado deficiente puede provocar: inestabilidad de la resistencia; problemas de aislamiento; corrosión; señales intermitentes. Daños en el cableEl montaje repetido, la vibración o la flexión pueden ejercer presión sobre el cable y la conexión del sensor.

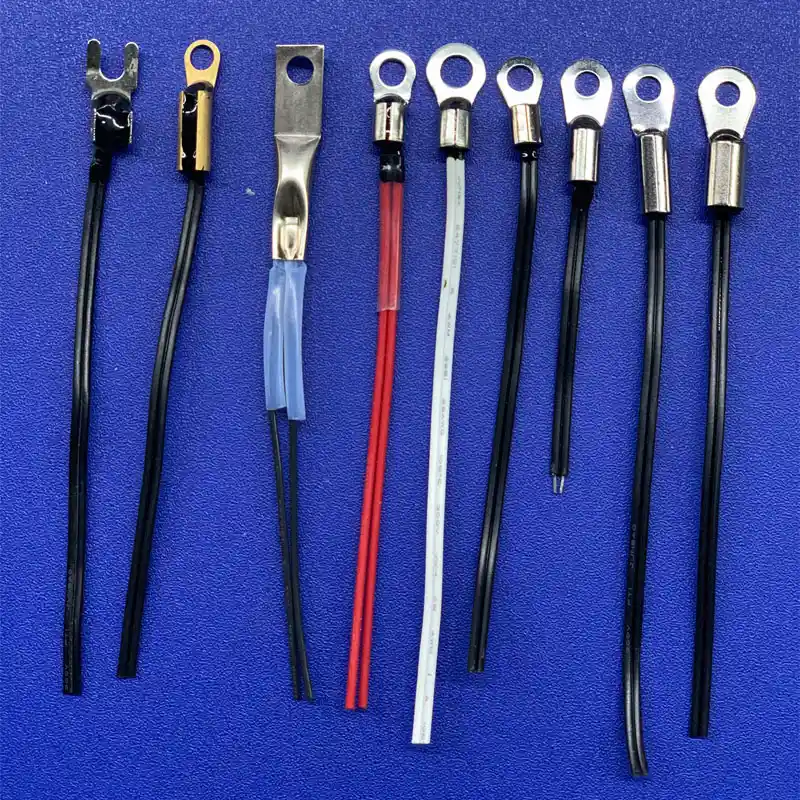

Problemas con el conector
Un sensor puede tener las características eléctricas correctas, pero aun así generar problemas si el conector es incompatible.
Curva de resistencia incorrecta
Uso de un Un sensor con un valor R25 o B incorrecto puede generar lecturas de temperatura erróneas.
Posicionamiento mecánico deficiente
Incluso un sensor preciso puede producir una lectura incorrecta del sistema si se instala demasiado lejos del punto de medición previsto.
Para los compradores OEM, estos riesgos deben abordarse durante la especificación y validación, en lugar de después de la producción en masa.
¿Qué deben comprobar los compradores OEM antes de pedir sensores NTC para refrigeradores?
Antes de enviar una solicitud de cotización a un proveedor de sensores NTC, proporcione toda la información posible sobre la aplicación.
Una solicitud de cotización útil debe incluir:
| Requisito | ||
|---|---|---|
| Aplicación | Refrigerador / congelador / evaporador / descongelación | |
| R25 Resistencia nominal requerida Valor B Resistencia o tolerancia a la temperatura | ||
| Rango de temperatura | Temperatura mínima y máxima de funcionamiento | |
| Sonda | Diámetro, longitud y forma | |
| Carcasa | ||
| Cable | Longitud, aislamiento y clasificación de temperatura | |
| Conector | Número de pieza o dibujo | |
| Montaje | Clip, inserción, adhesivo o estructura personalizada | |
| Cantidad | Muestra y demanda de producción anual | |
| Mercado objetivo | Cumplimiento o documentación requerida |
Proporcionar un dibujo o una muestra de sensor existente es aún mejor al reemplazar un componente existente.
¿Cómo puede un proveedor de sensores NTC para refrigeradores brindar soporte para la personalización OEM?
Para los fabricantes de electrodomésticos, el proveedor más útil no es necesariamente el que ofrece el catálogo más grande.
La mejor opción es un proveedor capaz de adaptar el sensor al electrodoméstico terminado.
Los productos NTC listados por Tianrui indican que se ofrece personalización, y su sensor para refrigerador incluye especificaciones definidas de carcasa, recubrimiento, cable y conector, en lugar de solo un elemento termistor.
Esto es particularmente importante cuando un fabricante de refrigeradores necesita un sensor que se ajuste a una placa de control y un conjunto mecánico existentes.
Tianrui admite conjuntos de sensores NTC para refrigerador personalizados, incluyendo Sensor de temperatura de descongelación para refrigerador configuraciones con características de resistencia, estructuras de sonda, cables y conectores personalizados.
¿Qué control de calidad se debe aplicar a los sensores NTC para refrigeradores?
Un profesional El proveedor de sensores de temperatura NTC para refrigeradores debe controlar tanto las características eléctricas como la construcción mecánica.Las áreas de inspección recomendadas incluyen: Prueba de resistencia Verificar el valor de resistencia a la temperatura de referencia especificada. Pruebas de respuesta a la temperatura
Evaluar el comportamiento del sensor en el rango de temperatura requerido.
Pruebas de aislamiento
Verificar el aislamiento eléctrico cuando lo requiera la aplicación.
Inspección de cables y conectores
Verificar:
- Engaste; Compatibilidad del conector; Integridad del terminal.
Inspección mecánica
Verificación:
- Dimensiones de la sonda;
- Dimensiones de la carcasa;
- Longitud del cable;
- encapsulación;
- apariencia.
Pruebas de confiabilidad
Dependiendo del proyecto, las pruebas pueden incluir:
- ciclos térmicos;
- exposición a la humedad;
- vibración;
- funcionamiento a largo plazo.
El plan de pruebas exacto debe basarse en los requisitos del producto del cliente, en lugar de aplicar una lista de verificación genérica a cada proyecto.
¿Cómo comparar proveedores de sensores NTC para refrigeradores?
Una comparación práctica de proveedores debería incluir:
| Factor de evaluación | Por qué es importante |
|---|---|
| Capacidad de materiales NTC | Determina las características del sensor |
| Personalización | Ayuda a que coincida con los diseños de refrigeradores existentes |
| Pruebas eléctricas | Controla la consistencia del R25 y del valor B |
| Capacidad mecánica | Admite carcasas y montaje personalizados |
| Capacidad de cable/conector | Reduce los problemas de integración |
| Control de calidad | Mejora la consistencia del lote |
| Agiliza la confirmación de especificaciones | |
| Soporte posventa | Ayuda a resolver problemas de producción |
Un proveedor que puede ofrecer una propuesta técnica completa suele ser más útil que uno que solo proporciona un precio unitario.¿Por qué elegir Tianrui para proyectos de sensores NTC para refrigeradores? Tianrui se especializa en termistores PTC y NTC, y ofrece componentes de detección de temperatura para electrodomésticos, sistemas de climatización (HVAC) y otras aplicaciones electrónicas. Su gama actual de productos incluye termistores NTC y conjuntos de sensores de temperatura, mientras que su ejemplo de sensor para refrigerador publicado demuestra la personalización del elemento termistor, la carcasa, el revestimiento, el cable y el conector. Para los compradores OEM, esto significa que el proyecto puede abordarse en torno al conjunto completo del sensor, en lugar de centrarse únicamente en el NTC interno. elemento.
Al solicitar un presupuesto, los compradores pueden proporcionar:
- muestra de sensor existente;
- dibujo;
- requisitos de R25/valor B;
- rango de temperatura;
- llamadas de servicio innecesarias;
- retrabajo de producción;
- quejas de clientes.
Un sensor correctamente especificado puede reducir estos riesgos.
El objetivo, por lo tanto, debe ser el menor costo total que cumpla con el rendimiento eléctrico, térmico y mecánico requerido, en lugar de simplemente el menor precio de compra. Preguntas frecuentes sobre el sensor NTC para refrigerador. ¿Para qué se utiliza un sensor NTC para refrigerador? Mide la temperatura dentro del refrigerador, el congelador y las áreas de refrigeración relacionadas, y proporciona información de temperatura basada en la resistencia al sistema de control. ¿Cómo funciona un sensor de temperatura NTC de refrigerador?Su resistencia disminuye a medida que aumenta la temperatura. El controlador del refrigerador mide esta resistencia y la convierte en un valor de temperatura correspondiente. ¿Dónde se instala un sensor NTC en un refrigerador? Puede instalarse en el compartimento del refrigerador, el congelador, el evaporador o el sistema de descongelación, según la temperatura que se necesite medir. ¿Qué valor de R25 debe usar un sensor NTC de refrigerador? No existe un valor universal para R25. La resistencia correcta debe coincidir con el controlador del refrigerador y su curva de resistencia-temperatura especificada.¿Qué es el valor B de un sensor NTC? El valor B describe la relación resistencia-temperatura del termistor NTC en un rango de temperatura definido. ¿Puede un sensor NTC controlar la descongelación del refrigerador? Puede proporcionar información de temperatura que el sistema de control del refrigerador utiliza para las funciones relacionadas con la descongelación, siempre que las características del sensor y su instalación se ajusten correctamente al sistema. ¿Qué materiales de carcasa están disponibles para los sensores NTC de refrigeradores? Según la aplicación, las configuraciones pueden incluir carcasas de ABS, encapsulado epoxi y estructuras de sonda de acero inoxidable. Tianrui ofrece actualmente configuraciones de sensores NTC para refrigeradores y electrodomésticos con estos tipos de construcción. ¿Se pueden personalizar los sensores NTC de refrigeradores? Sí. La personalización puede incluir resistencia, valor B, tolerancia, dimensiones de la sonda, carcasa, longitud del cable, aislamiento, conector y configuración de montaje.¿Cómo elijo un proveedor de sensores NTC para refrigeradores? Compare la capacidad técnica, la personalización, las pruebas, la integración mecánica, el control de calidad, el soporte de muestras y la consistencia de la producción, en lugar de comparar solo el precio unitario. ¿Qué información debo enviar al solicitar un presupuesto para un sensor NTC? Proporcione la aplicación, R25, valor B, tolerancia, rango de temperatura de funcionamiento, dimensiones de la sonda, carcasa, cable, conector, requisitos de montaje y cantidad esperada.
Conclusión
Elegir el sensor NTC adecuado para el refrigerador es fundamentalmente una tarea de adaptación del sistema.El sensor correcto debe coincidir con el rango de temperatura del refrigerador. La resistencia R25.
Para aplicaciones en refrigeradores y congeladores, el sensor puede admitir el monitoreo de la temperatura del compartimento, la detección del evaporador y el control de la temperatura relacionada con la descongelación. Un conjunto de sensor bien diseñado también requiere una protección mecánica adecuada, consistencia eléctrica y resistencia ambiental.
Para los compradores OEM, el proceso de adquisición más fiable es:
Requisitos de la aplicación → Confirmación del valor R25/B → Diseño mecánico → Muestra → Pruebas → Aprobación → Producción en masa
La cartera actual de productos NTC de Tianrui incluye productos de detección de temperatura para refrigeradores y conjuntos de sensores personalizables, con especificaciones publicadas que cubren el elemento termistor, la carcasa, el recubrimiento, el cable conductor y el conector.
Si está desarrollando un nuevo refrigerador, congelador o sistema de control de refrigeración, o reemplazando un sensor NTC existente, proporcionar la muestra del sensor existente o la especificación técnica es la forma más rápida de determinar una configuración adecuada.
