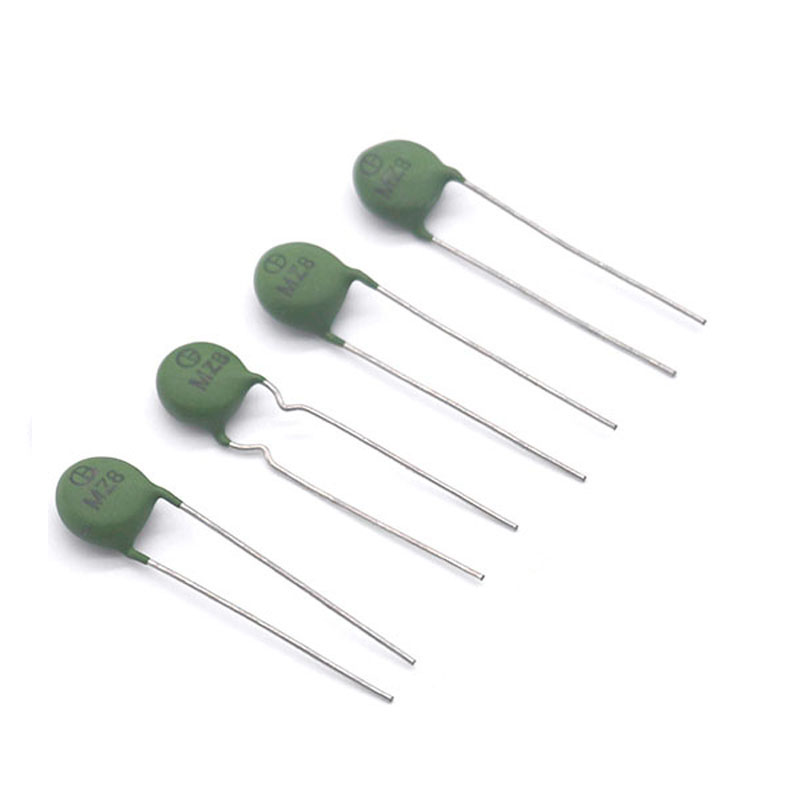

การออกแบบวงจรป้องกันกระแสเกินแบบง่ายด้วยเทอร์มิสเตอร์ PTC

หนึ่งในการประยุกต์ใช้เทอร์มิสเตอร์ PTC ที่มีประโยชน์และใช้งานได้จริงมากที่สุดคือการสร้างวงจรป้องกันกระแสเกินแบบรีเซ็ตได้ ไม่ว่าคุณจะเป็นมือสมัครเล่นที่กำลังปกป้องโครงการใหม่ หรือเป็นวิศวกรที่ต้องการเพิ่มความปลอดภัยให้กับงานออกแบบ การใช้ PTC เป็น "โพลีฟิวส์" นั้นง่ายและมีประสิทธิภาพสูง คู่มือนี้จะแนะนำคุณเกี่ยวกับการออกแบบและการใช้งานวงจรง่ายๆ เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ของคุณ

เป้าหมาย: ป้องกันโหลดจากกระแสเกิน

เป้าหมายของเราคือการปกป้องโหลดที่มีค่า (เช่น มอเตอร์ เซ็นเซอร์ หรือบอร์ดไมโครคอนโทรลเลอร์) จากความเสียหายหากกระแสไฟฟ้ามากเกินไปพยายามไหลผ่าน ไม่ว่าจะจากความผิดพลาดหรือไฟฟ้าลัดวงจร

ทำไมต้องใช้ PTC? เทอร์มิสเตอร์ PTC แตกต่างจากฟิวส์แบบใช้ครั้งเดียว ฟิวส์จะรีเซ็ตอัตโนมัติหลังจากแก้ไขข้อบกพร่องและเย็นตัวลง ช่วยให้คุณไม่ต้องเปลี่ยนบ่อยๆ

ขั้นตอนที่ 1: การเลือกเทอร์มิสเตอร์ PTC ที่เหมาะสม

การเลือกส่วนประกอบที่ถูกต้องคืองานออกแบบ 90% คุณจำเป็นต้องดูเอกสารข้อมูลของผู้ผลิต (จากผู้จำหน่าย เช่น TDK, Murata หรือ Bourns) และค้นหาพารามิเตอร์สำคัญเหล่านี้:

1. กระแสไฟค้าง (I _hold ): กระแสไฟ สูงสุด ที่วงจรจะทำงานตาม ปกติ PTC ต้องยอมให้กระแสไฟนี้ไหลได้อย่างต่อเนื่องโดยไม่สะดุด เลือก PTC ที่มีค่ากระแสไฟค้างสูงกว่ากระแสไฟทำงานปกติของวงจรเล็กน้อย

   • ตัวอย่าง: หากโหลดของคุณดึง 500mA ตามปกติ ให้เลือก PTC ที่มีค่า I _hold ที่ 550mA หรือ 600mA

2. กระแสทริป (I <sub> ทริป </strong> ): กระแสไฟฟ้า ต่ำสุด ที่ PTC จะทริปเข้าสู่สถานะความต้านทานสูง โดยทั่วไปจะเกิดขึ้นที่อุณหภูมิเฉพาะ และมักกำหนดไว้ที่ 20°C หรือ 25°C

   • หมายเหตุ: กระแสทริปจะสูงกว่ากระแสค้างเสมอ (มักจะเป็น 2 เท่า)

3. แรงดันไฟฟ้าสูงสุด (V _{สูงสุด} ): แรงดันไฟฟ้าสูงสุดที่ PTC สามารถทนได้ในขณะที่เกิดการสะดุดโดยไม่เกิดอาร์กหรือพังทลาย ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้านี้สูงกว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟของคุณ

4. กระแสไฟฟ้าสูงสุด (I _{สูงสุด} ): กระแสไฟฟ้าขัดข้องสูงสุดที่ PTC สามารถทนได้โดยไม่ถูกทำลาย

5. ความต้านทาน (R _{ต่ำสุด} /R _{สูงสุด} ): ความต้านทานเริ่มต้นที่อุณหภูมิ 20°C ความต้านทานที่ต่ำลงหมายถึงการสูญเสียพลังงานและแรงดันไฟฟ้าตกน้อยลงระหว่างการทำงานปกติ

ขั้นตอนที่ 2: การออกแบบวงจร

วงจรนี้เรียบง่ายอย่างน่าทึ่ง เทอร์มิสเตอร์ PTC ถูกต่อ อนุกรม กับโหลดบน รางไฟฟ้าบวก

วิธีการทำงาน:

• การทำงานปกติ: กระแสไหลจาก V _CC ผ่าน PTC (ความต้านทานต่ำ) ไปยังโหลด และกลับไปยัง GND แรงดันตกคร่อม PTC ต่ำมาก (V _drop = I * R _PTC )

• สภาวะผิดปกติ (กระแสเกิน/ลัดวงจร): กระแสไฟฟ้าไหลมากเกินไป ทำให้ PTC ร้อนขึ้น ถึงจุดคูรีอย่างรวดเร็วและ "สะดุด" เพิ่มความต้านทานขึ้น 1,000 เท่าหรือมากกว่า ความต้านทานที่สูงเช่นนี้จะจำกัดกระแสในวงจรให้อยู่ในระดับต่ำที่ปลอดภัย (I _{การรั่วไหล} ) เพื่อปกป้องโหลด

• รีเซ็ต: เมื่อแก้ไขข้อบกพร่องแล้ว (เช่น แก้ไขการลัดวงจร) และปิด-เปิดวงจรไฟฟ้า PTC จะเย็นลง ความต้านทานจะลดลงเหลือค่าต่ำ และวงจรจะกลับมาทำงานตามปกติโดยอัตโนมัติ

ขั้นตอนที่ 3: การพิจารณาเชิงปฏิบัติและเค้าโครง

• การจัดวาง: วาง PTC ให้ใกล้กับขั้วต่อไฟฟ้าเข้ามากที่สุด เพื่อป้องกันอุปกรณ์ปลายทาง

• สภาพแวดล้อม: โปรดจำไว้ว่าอุณหภูมิแวดล้อมมีผลต่อระยะเวลาการทำงาน สภาพแวดล้อมที่ร้อนอาจทำให้ PTC ทำงานที่กระแสไฟต่ำลง

• การสูญเสียพลังงาน: ในสถานะสะดุด PTC จะมีแรงดันไฟฟ้าตกคร่อมอย่างมีนัยสำคัญ (ใกล้เคียงกับแรงดันไฟฟ้าของแหล่งจ่ายไฟ) ซึ่งหมายความว่าจะระบายความร้อน (P = V * I) ตรวจสอบให้แน่ใจว่าการออกแบบของคุณมีพื้นที่เพียงพอรอบ PTC เพื่อให้เกิดความร้อนและการระบายความร้อนตามมา

• ไม่เหมาะสำหรับความแม่นยำ: นี่คือระบบป้องกันที่ทนทานต่อความผิดพลาด ไม่ใช่วงจรจำกัดกระแสที่แม่นยำ โหลดจะไม่มีไฟฟ้าจนกว่า PTC จะรีเซ็ต

ตัวอย่างสถานการณ์

มาปกป้อง มอเตอร์พัดลม DC 12V ที่ปกติกินไฟ 0.5A กันเถอะ

1. การเลือก: เราเลือก Bourns MF-R600 PTC

   • กระแสไฟค้าง (I _ค้าง ): 600mA (เหมาะสำหรับโหลด 500mA ของเรา)

   • กระแสไฟเดินทาง (I _trip ): 1.2A

   • แรงดันไฟฟ้าสูงสุด: 30V (สูงกว่าแหล่งจ่ายไฟ 12V ของเรา)

   • กระแสไฟสูงสุด: 40A

   • ความต้านทานเริ่มต้น: ~0.1Ω

2. วงจร: เราต่อ PTC แบบอนุกรมบนสาย 12V ไปที่มอเตอร์

3. การดำเนินการ:

   • ปกติ: แรงดันตก = 0.5A * 0.1Ω = 0.05V ถือว่าเล็กน้อย!

   • ข้อผิดพลาด: หากมอเตอร์หยุดทำงานและดึงกระแส 2A PTC จะร้อนขึ้นและทำงานภายในไม่กี่วินาที ทำให้กระแสตัดเหลือประมาณ 10mA

   • รีเซ็ต: เมื่อสิ่งกีดขวางถูกเคลียร์และปิด-เปิดไฟฟ้า พัดลมจะทำงานอีกครั้ง

บทสรุป

การติดตั้งเทอร์มิสเตอร์ PTC เพื่อป้องกันกระแสเกินเป็นกลยุทธ์ที่ง่าย คุ้มค่า และเชื่อถือได้สูง การเลือกอุปกรณ์อย่างรอบคอบโดยพิจารณาจากกระแสไฟฟ้าและแรงดันไฟฟ้าปกติของวงจร จะช่วยให้คุณเพิ่มชั้นความปลอดภัยที่สามารถซ่อมแซมตัวเองได้ ช่วยป้องกันความเสียหายที่มีค่าใช้จ่ายสูงและการหยุดทำงานที่น่าหงุดหงิด นี่เป็นหนึ่งในวิธีที่ง่ายที่สุดในการทำให้การออกแบบอิเล็กทรอนิกส์ของคุณแข็งแกร่งและเป็นมืออาชีพมากขึ้น
