วิทยาศาสตร์เบื้องหลังสวิตช์: ทำความเข้าใจจุดคูรีในเทอร์มิสเตอร์ PTC

เราทุกคนคงเคยเห็นกราฟนี้กันมาบ้างแล้ว ความต้านทานของเทอร์มิสเตอร์ PTC จะอยู่ในระดับต่ำและคงที่ จากนั้นเมื่อถึงอุณหภูมิหนึ่ง ค่าความต้านทานจะพุ่งสูงขึ้นเกือบเป็นเส้นแนวตั้ง นี่ไม่ใช่แค่การเปลี่ยนแปลงอย่างค่อยเป็นค่อยไป แต่มันคือการเปลี่ยนเฟสอย่างรวดเร็ว จุดเปลี่ยนของหน้าผานี้เรียกว่า จุดคูรี (หรืออุณหภูมิคูรี) และเป็นจุดสำคัญที่ทำให้เทอร์มิสเตอร์ PTC แบบเซรามิกมีความโดดเด่นและมีประโยชน์อย่างยิ่ง

บทความนี้จะเจาะลึกไปมากกว่า "อะไร" และจะเจาะลึกถึงวิทยาศาสตร์วัสดุอันน่าสนใจที่อยู่เบื้องหลัง "เหตุใด"

ทุกสิ่งเริ่มต้นด้วยคริสตัล: แบเรียมไททาเนต

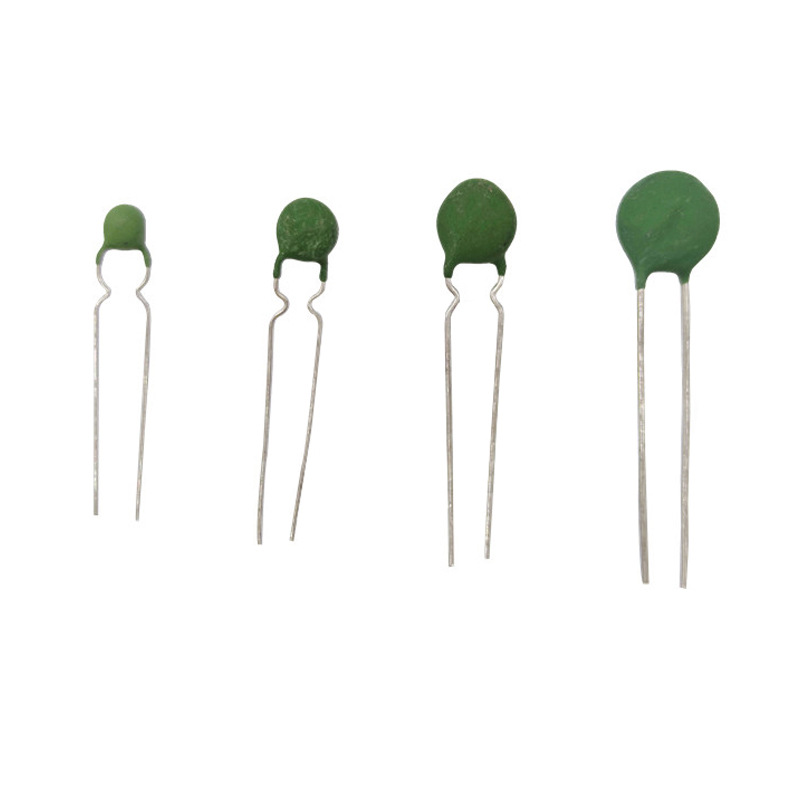

เทอร์มิสเตอร์ PTC แบบสวิตชิ่งส่วนใหญ่ผลิตจากแบเรียมไททาเนตโพลีคริสตัลไลน์ (BaTiO₃) ในรูปแบบบริสุทธิ์ วัสดุนี้เป็นฉนวน อย่างไรก็ตาม ด้วยการ "เติม" ธาตุหายากบางชนิด (เช่น อิตเทรียม แทนทาลัม) เราจึงได้อะตอมผู้ให้ซึ่งจะเปลี่ยนมันให้กลายเป็นเซรามิกสารกึ่งตัวนำ แต่ความมหัศจรรย์ที่แท้จริงอยู่ที่โครงสร้างผลึกของมัน

เฟสเฟอร์โรอิเล็กทริก: ต่ำกว่าจุดคูรี
ที่อุณหภูมิต่ำกว่าจุดคูรี ผลึกแบเรียมไททาเนตจะมีโครงสร้างแบบเตตระโกนัล ในสถานะนี้ เซลล์ยูนิตจะไม่สมมาตร หมายความว่าจุดศูนย์กลางประจุบวก (จากไอออนแบเรียมและไทเทเนียม) และจุดศูนย์กลางประจุลบ (จากไอออนออกซิเจน) จะไม่ตรงกัน

การแยกนี้ก่อให้เกิดไดโพลไฟฟ้าที่เกิดขึ้นเองตามธรรมชาติ ซึ่งเป็นการแยกประจุบวกและประจุลบขนาดเล็กเฉพาะที่ ทั่วทั้งวัสดุเซรามิก บริเวณไดโพลขนาดใหญ่ที่เรียงตัวกันเหล่านี้จะก่อตัวขึ้น เรียกว่า โดเมนเฟอร์โรอิเล็กทริก

สิ่งนี้ทำให้เกิดการนำไฟฟ้าได้อย่างไร?
อะตอมผู้ให้จากกระบวนการโด๊ปจะให้อิเล็กตรอนอิสระ ตัวพาประจุเหล่านี้สามารถเคลื่อนที่ผ่านวัสดุได้ค่อนข้างง่าย ทำให้มีความต้านทานไฟฟ้าต่ำ

ไดโพลไฟฟ้าที่เรียงตัวกันในโดเมนเฟอร์โรอิเล็กทริกใต้จุดคูรี ช่วยให้อิเล็กตรอนไหลได้
การเปลี่ยนผ่านระยะ: ที่จุดคูรี
เมื่ออุณหภูมิสูงขึ้นและเข้าใกล้จุดคูรีเฉพาะวัสดุ (โดยทั่วไปจะอยู่ระหว่าง 60°C ถึง 140°C สำหรับ PTC เชิงพาณิชย์) พลังงานความร้อนจะเริ่มรบกวนการเรียงลำดับที่ละเอียดอ่อนของไดโพล

ที่จุดคูรี โครงสร้างผลึกจะผ่านการเปลี่ยนเฟสจากโครงสร้างเตตระโกนัลแบบอสมมาตรไปเป็นโครงสร้างลูกบาศก์แบบสมมาตร (เพอรอฟสไกต์) ในสถานะสมมาตรใหม่นี้ จุดศูนย์กลางของประจุบวกและประจุลบจะตรงกัน และโพลาไรเซชันที่เกิดขึ้นเองจะหายไป โดเมนเฟอร์โรอิเล็กทริกจะสลายตัวลง

ระยะพาราอิเล็กทริก: เหนือจุดคูรี
เหนือจุดคูรี วัสดุจะอยู่ในสถานะพาราอิเล็กทริก เมื่อโพลาไรเซชันที่เกิดขึ้นเองหายไป จะเกิดการเปลี่ยนแปลงที่สำคัญขึ้นที่ขอบเขตระหว่างเกรนเซรามิก

อุปสรรคที่อาจเกิดขึ้น:
เกรนแต่ละเม็ดในวัสดุโพลีคริสตัลไลน์จะมีประจุบนพื้นผิวที่ไม่ถูกทำให้เสถียรโดยไดโพลที่เรียงตัวกันอีกต่อไป ทำให้เกิดกำแพงกั้นศักย์สูงที่ขอบเกรน

ลองนึกภาพมันเหมือนกับกำแพงสูงที่เชื่อมระหว่างพื้นที่ใกล้เคียง อิเล็กตรอนอิสระ (ตัวพาประจุ) ไม่มีพลังงานเพียงพอที่จะก้าวข้ามกำแพงสูงเหล่านี้ได้ ผลที่ตามมาคือความต้านทานไฟฟ้าเพิ่มขึ้นแบบทวีคูณอย่างร้ายแรง ซึ่งมักจะเพิ่มขึ้นหลายเท่าตัว (เช่น จาก 10 โอห์ม เป็น 10,000 โอห์ม)

โครงสร้างลูกบาศก์สมมาตรเหนือจุดคูรีที่มีสิ่งกีดขวางสูงที่ขอบเกรน ปิดกั้นการไหลของอิเล็กตรอน
ทำไมต้อง Sharp Switch? ข้อเสนอแนะเชิงบวก
กระบวนการนี้ประกอบด้วยวงจรป้อนกลับเชิงบวกอันทรงพลังที่สร้างเส้นโค้งความต้านทานที่คมชัดอย่างเหลือเชื่อ:

การไหลของกระแสไฟฟ้า → ความร้อน: เมื่อกระแสไฟฟ้าไหลผ่าน PTC จะสร้างความร้อน (ความร้อน I²R)

ความร้อน → ความต้านทานที่สูงขึ้น: เมื่ออุณหภูมิเข้าใกล้จุดคูรี ความต้านทานจะเริ่มเพิ่มขึ้นเล็กน้อย

ความต้านทานที่สูงขึ้น → ความร้อนที่มากขึ้น: การเพิ่มขึ้นของความต้านทานนี้ทำให้มีการกระจายพลังงานในรูปของความร้อนมากขึ้น (เนื่องจาก P = I²R) ซึ่งทำให้อุณหภูมิเพิ่มขึ้นอีก

การเปลี่ยนแปลงอย่างรวดเร็ว: วงจรป้อนกลับนี้ทำให้เกิดการเปลี่ยนแปลงอย่างรวดเร็วจากสถานะต่ำไปสู่สถานะความต้านทานสูง ทำให้เกิด "สวิตช์" ที่มีลักษณะเฉพาะ

วิศวกรรมศาสตร์ที่จุดคูรี
ข้อได้เปรียบสำคัญของเทคโนโลยีนี้คือจุดคูรี (Curie Point) ไม่ได้ถูกกำหนดตายตัว ด้วยการเปลี่ยนแปลงองค์ประกอบทางเคมีของเซรามิก ซึ่งมักโดยการเติมสตรอนเชียมหรือตะกั่วลงในแบเรียมไททาเนต นักวิทยาศาสตร์ด้านวัสดุจึงสามารถ "ปรับ" อุณหภูมิคูรีให้มีค่าที่แม่นยำสำหรับการใช้งานเฉพาะด้านได้ นี่คือเหตุผลที่คุณสามารถปรับแต่ง PTC ให้เหมาะสมสำหรับการป้องกันมอเตอร์ที่อุณหภูมิ 100°C หรือสำหรับอุปกรณ์บัดกรีที่อุณหภูมิ 240°C

บทสรุป
จุดคูรีพอยต์เป็นมากกว่าข้อมูลจำเพาะบนแผ่นข้อมูล มันคือปรากฏการณ์พื้นฐานทางวัสดุศาสตร์ ซึ่งเป็นการเปลี่ยนสถานะที่เปลี่ยนแปลงคุณสมบัติทางไฟฟ้าของสารกึ่งตัวนำอย่างรุนแรง การทำความเข้าใจการเปลี่ยนสถานะจากเฟอร์โรอิเล็กทริกไปเป็นพาราอิเล็กทริก และการสร้างสิ่งกีดขวางศักย์ไฟฟ้าที่ขอบเกรนที่เกิดขึ้น เผยให้เห็นถึงหลักฟิสิกส์อันซับซ้อนเบื้องหลังพฤติกรรมของเทอร์มิสเตอร์ PTC ความรู้เชิงลึกนี้ช่วยให้วิศวกรไม่เพียงแต่สามารถใช้ส่วนประกอบเหล่านี้ได้ แต่ยังสามารถนำศักยภาพของส่วนประกอบเหล่านี้มาใช้ในการออกแบบระบบอิเล็กทรอนิกส์ที่ปลอดภัย ชาญฉลาด และเชื่อถือได้มากยิ่งขึ้นได้อย่างแท้จริง
