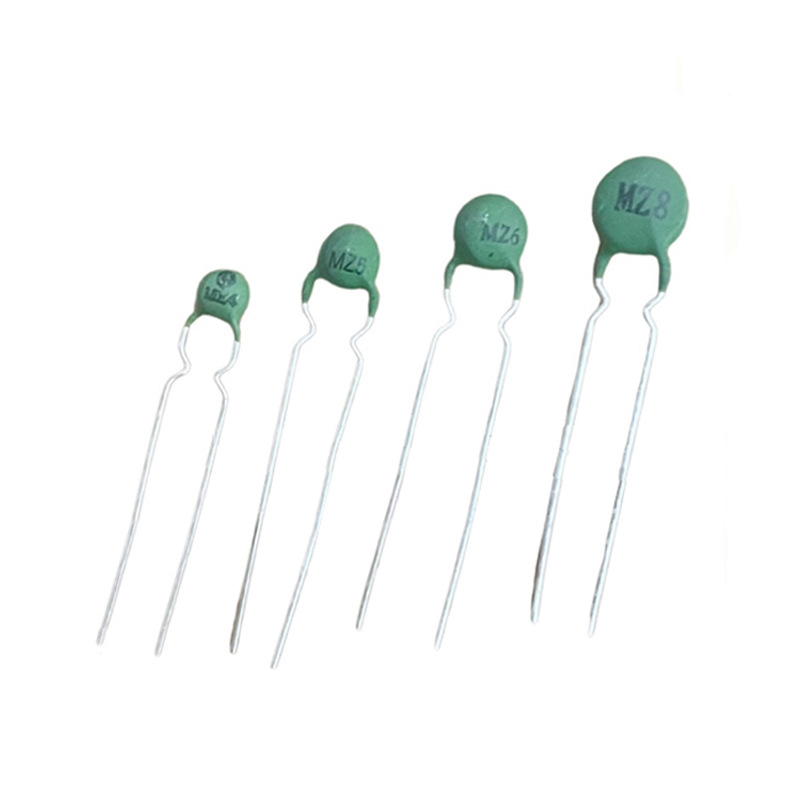

เมื่อวิศวกรส่วนใหญ่นึกถึงเทอร์มิสเตอร์ PTC (ค่าสัมประสิทธิ์อุณหภูมิบวก) พวกเขาจะนึกถึงการป้องกัน ได้แก่ การจำกัดกระแสกระชาก การป้องกันกระแสเกิน และฟิวส์แบบรีเซ็ตได้ แต่ส่วนประกอบอเนกประสงค์เหล่านี้ยังมีคุณสมบัติพิเศษอีกอย่างหนึ่งที่มักถูกมองข้าม นั่นคือ เป็นเครื่องทำความร้อนที่ควบคุมตัวเองได้อย่างยอดเยี่ยม ความสามารถโดยธรรมชาตินี้ทำให้เทอร์มิสเตอร์ PTC เป็นหนึ่งในโซลูชันที่ง่ายและปลอดภัยที่สุดสำหรับการใช้งานด้านความร้อนที่หลากหลาย
ช่วงเวลา "อ๋อ!": ตัวต้านทานสามารถเป็นเครื่องทำความร้อนได้อย่างไร?
เป็นหลักการพื้นฐานของอิเล็กทรอนิกส์: เมื่อกระแสไฟฟ้าไหลผ่านตัวต้านทาน กำลังไฟฟ้าจะถูกกระจายไปในรูปของความร้อน ซึ่งมักเป็นผลข้างเคียงที่ไม่พึงประสงค์ อย่างไรก็ตาม เทอร์มิสเตอร์ PTC ใช้ประโยชน์จาก "ของเสีย" นี้และเปลี่ยนให้เป็นฟังก์ชันหลัก พร้อมคุณสมบัติด้านความปลอดภัยที่สำคัญในตัว
ความมหัศจรรย์อยู่ที่คุณสมบัติ ค่าสัมประสิทธิ์อุณหภูมิบวกอันเป็น เอกลักษณ์ เทอร์มิสเตอร์ PTC แตกต่างจากตัวต้านทานแบบคงที่มาตรฐานที่จะร้อนขึ้นเรื่อยๆ หากกระแสไฟฟ้าไม่จำกัด เทอร์มิสเตอร์ PTC จะควบคุมตัวเอง
อัจฉริยภาพของการควบคุมตนเอง: ไม่จำเป็นต้องใช้วงจร
นี่คือกระบวนการทีละขั้นตอนที่ทำให้เทอร์มิสเตอร์ PTC เป็นเครื่องทำความร้อนที่เหมาะสม:
การเริ่มต้น: เมื่อแรงดันไฟฟ้าถูกจ่ายครั้งแรก เทอร์มิสเตอร์ PTC จะเย็นลงและมี ความต้านทานต่ำ ซึ่งทำให้กระแสไฟฟ้าไหลผ่านได้ค่อนข้างมาก ทำให้เกิดความร้อนอย่างรวดเร็ว (I²R)
การให้ความร้อนและการควบคุม: เมื่อเทอร์มิสเตอร์ได้รับความร้อนสูงขึ้น อุณหภูมิจะเข้าใกล้ จุดคูรี หรืออุณหภูมิสวิตชิ่งที่เฉพาะเจาะจง ณ จุดนี้ ความต้านทานของเทอร์มิสเตอร์จะเริ่มเพิ่มขึ้นอย่างมาก
สมดุล (จำกัดตัวเอง): ความต้านทานที่เพิ่มขึ้นอย่างรวดเร็วนี้ส่งผลให้ กระแสไฟฟ้าลดลง (ตามกฎของโอห์ม: I = V/R) เมื่อกระแสไฟฟ้าไหลน้อยลง ความร้อนที่เกิดขึ้นก็จะน้อยลง
การเข้าสู่สมดุล: ระบบจะเข้าสู่สมดุลที่สมบูรณ์แบบได้อย่างรวดเร็ว หากสภาพแวดล้อมพยายามทำให้เครื่องทำความร้อนเย็นลง (เช่น ลมกระโชกแรง) อุณหภูมิจะลดลงเล็กน้อย ทำให้ความต้านทานลดลง ซึ่งจะทำให้กระแสไฟฟ้าไหลผ่านได้มากขึ้น ทำให้เกิดความร้อนมากขึ้นเพื่อกลับสู่อุณหภูมิเป้าหมาย ในทางกลับกัน หากระบบร้อนเกินไป ความต้านทานจะพุ่งสูงขึ้นและหยุดการทำงานของกระแสไฟฟ้า นี่คือวงจรป้อนกลับแบบพาสซีฟที่สวยงาม
กลไกควบคุมในตัวนี้หมายความว่าเครื่องทำความร้อน PTC จะไม่ร้อนเกินไป ภายใต้แรงดันไฟฟ้าปกติ ซึ่งทำให้ปลอดภัยโดยธรรมชาติจากปัญหาความร้อนสะสม (thermal runaway) ซึ่งเป็นความเสี่ยงที่สำคัญสำหรับขดลวดทำความร้อนแบบพันลวดแบบดั้งเดิมที่จำเป็นต้องใช้เทอร์โมสตัทและฟิวส์ภายนอกเพื่อความปลอดภัย
ข้อดีหลักของเครื่องทำความร้อน PTC
ความปลอดภัยโดยธรรมชาติ: ประโยชน์อันดับหนึ่ง พวกมันสามารถจำกัดตัวเองได้ และไม่สามารถทำให้ร้อนเกินไปจนทำให้เกิดไฟไหม้หรือทำให้ตัวเองเสียหายได้
ประหยัดพลังงาน: พวกมันควบคุมการใช้พลังงานตามธรรมชาติ ที่อุณหภูมิเป้าหมาย พวกมันใช้กระแสไฟฟ้าเพียงเล็กน้อยเพื่อรักษาความร้อน
การออกแบบที่เรียบง่าย: ไม่จำเป็นต้องใช้เซ็นเซอร์วัดอุณหภูมิภายนอก วงจรควบคุมที่ซับซ้อน หรือไมโครคอนโทรลเลอร์ คุณมักจะต้องใช้แรงดันไฟฟ้าเพียงอย่างเดียว
กะทัดรัดและเชื่อถือได้: โครงสร้างแบบโซลิดสเตตช่วยให้สามารถออกแบบให้แบนและมีน้ำหนักเบา และทำให้ทนทานต่อการสั่นสะเทือนและการกัดกร่อนได้ดี
คุณจะพบเครื่องทำความร้อน PTC ใช้งานได้ที่ไหน
เทคโนโลยีนี้อยู่รอบตัวเรา ทำให้อุปกรณ์ของเรามีความปลอดภัยและชาญฉลาดมากขึ้น:
เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค: เครื่องชงกาแฟขั้นสูง เครื่องอุ่นกาต้มน้ำ และเครื่องทำโยเกิร์ตใช้อุปกรณ์เหล่านี้เพื่อควบคุมอุณหภูมิอย่างแม่นยำ
ยานยนต์: เบาะนั่งปรับอุณหภูมิ กระจกมองข้าง และตะแกรงละลายฝ้ากระจกหลัง มักใช้แผ่นทำความร้อน PTC ที่ยืดหยุ่นได้
HVAC: ใช้ในเครื่องทำความร้อนเสริมสำหรับเครื่องปรับอากาศและวงจรละลายน้ำแข็งในปั๊มความร้อน
อุตสาหกรรม: ช่วยป้องกันการแข็งตัวของวาล์ว เซ็นเซอร์ และท่อภายนอกอาคาร
การดูแลส่วนตัว: เครื่องหนีบผม เครื่องม้วนผม และเครื่องเพิ่มความชื้นใช้สิ่งเหล่านี้เพื่อรักษาอุณหภูมิที่สม่ำเสมอและปลอดภัย
บทสรุป
เทอร์มิสเตอร์ PTC เป็นตัวอย่างอันน่าทึ่งของส่วนประกอบที่มี "ข้อบกพร่อง" หลัก นั่นคือ ความต้านทานที่เปลี่ยนแปลงไปตามอุณหภูมิ ซึ่งเป็นจุดแข็งที่สุด ด้วยการก้าวข้ามบทบาทที่เป็นเพียงตัวป้องกัน และหันมาใช้ความสามารถในการทำความร้อน วิศวกรจึงสามารถสร้างระบบระบายความร้อนที่เรียบง่าย ปลอดภัย และเชื่อถือได้มากขึ้น ครั้งต่อไปที่คุณนั่งลงบนเบาะรถยนต์อุ่นๆ หรือจิบกาแฟที่ชงอย่างสมบูรณ์แบบ ลองนึกถึงเทอร์มิสเตอร์ PTC อันชาญฉลาดที่ควบคุมตัวเองได้ ซึ่งทำงานอย่างเงียบเชียบอยู่เบื้องหลัง
