ยินดีต้อนรับสู่โลกแห่งอิเล็กทรอนิกส์อันน่าหลงใหล ที่ซึ่งชิ้นส่วนเล็กๆ ทำหน้าที่ปกป้องและควบคุมได้อย่างน่าทึ่ง วันนี้ เราจะพาคุณไปเจาะลึกหนึ่งในส่วนประกอบที่มีประโยชน์ที่สุดแต่มักถูกมองข้าม นั่นคือ เทอร์มิสเตอร์ PTC หากคุณเคยสงสัยว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณป้องกันตัวเองจากการทอดได้อย่างไร หรือหม้ออุ่นกาแฟสุดหรูรักษาอุณหภูมิให้เหมาะสมได้อย่างไร คุณกำลังจะได้รู้คำตอบ
มาดูกันดีกว่าว่าชื่อนั้นหมายถึงอะไร
PTC: ย่อมาจาก Positive Temperature Coefficient ซึ่งเป็นแกนหลักของพฤติกรรมนี้
เทอร์มิสเตอร์: คำผสมของ Thermally sensitive resistor
ดังนั้น เทอร์มิสเตอร์ PTC จึงเป็นเพียงตัวต้านทานที่เปลี่ยนความต้านทานไฟฟ้าตามอุณหภูมิ โดยเฉพาะอย่างยิ่ง ความต้านทาน จะเพิ่มขึ้น เมื่ออุณหภูมิ เพิ่มขึ้น ความสัมพันธ์เชิงบวกนี้คือกุญแจสำคัญสู่พลังพิเศษของมัน
เทอร์มิสเตอร์ PTC ทำงานอย่างไร?
ลองนึกภาพวาล์วในท่อน้ำ ปกติแล้ววาล์วจะเปิดกว้าง ทำให้น้ำไหลได้อย่างอิสระ (ความต้านทานต่ำ) แต่ถ้าน้ำร้อนเกินไป วาล์วจะเริ่มปิดโดยอัตโนมัติ ทำให้การไหลของน้ำถูกจำกัด (ความต้านทานสูง)
เทอร์มิสเตอร์ PTC ทำงานในลักษณะเดียวกันกับกระแสไฟฟ้า
ที่อุณหภูมิต่ำ/ปกติ: เทอร์มิสเตอร์มีความต้านทานต่ำ ช่วยให้กระแสไหลผ่านวงจรได้โดยมีแรงต้านน้อย
เมื่ออุณหภูมิสูงขึ้น: เมื่ออุณหภูมิสูงขึ้น (ไม่ว่าจะมาจากสภาพแวดล้อมโดยรอบหรือจากกระแสไฟฟ้าเกินที่ไหลผ่านซึ่งก่อให้เกิดความร้อน) ความต้านทานของเทอร์มิสเตอร์ PTC จะเพิ่มขึ้นอย่างมาก
จุด "ทริป" หรือ "คูรี": มีอุณหภูมิเฉพาะจุดหนึ่ง ซึ่งมักเรียกว่า อุณหภูมิสวิตชิ่ง หรือ จุดคูรี ซึ่งการเปลี่ยนแปลงนี้จะรุนแรงมากและไม่เป็นเชิงเส้น ความต้านทานสามารถเพิ่มขึ้นได้หลายระดับในช่วงเวลาอุณหภูมิที่สั้นมาก
ผลกระทบ: การเพิ่มความต้านทานอย่างมหาศาลนี้จะลดกระแสไฟฟ้าที่ไหลผ่านวงจรลงอย่างมาก ส่งผลให้วงจรปิดลงอย่างมีประสิทธิภาพและปกป้องส่วนประกอบที่อยู่ปลายน้ำ
พฤติกรรมนี้ตรงกันข้ามกับ เทอร์มิสเตอร์ NTC (ค่าสัมประสิทธิ์อุณหภูมิติดลบ) ซึ่งความต้านทาน จะลดลง เมื่ออุณหภูมิสูงขึ้น เทอร์มิสเตอร์ชนิดนี้ถูกนำไปใช้งานที่แตกต่างกัน!
เทอร์มิสเตอร์ PTC สองประเภทหลัก
PTC ไม่ได้ถูกสร้างขึ้นมาเท่าเทียมกัน โดยทั่วไปแล้ว PTC จะทำจากวัสดุสองชนิดที่แตกต่างกัน:

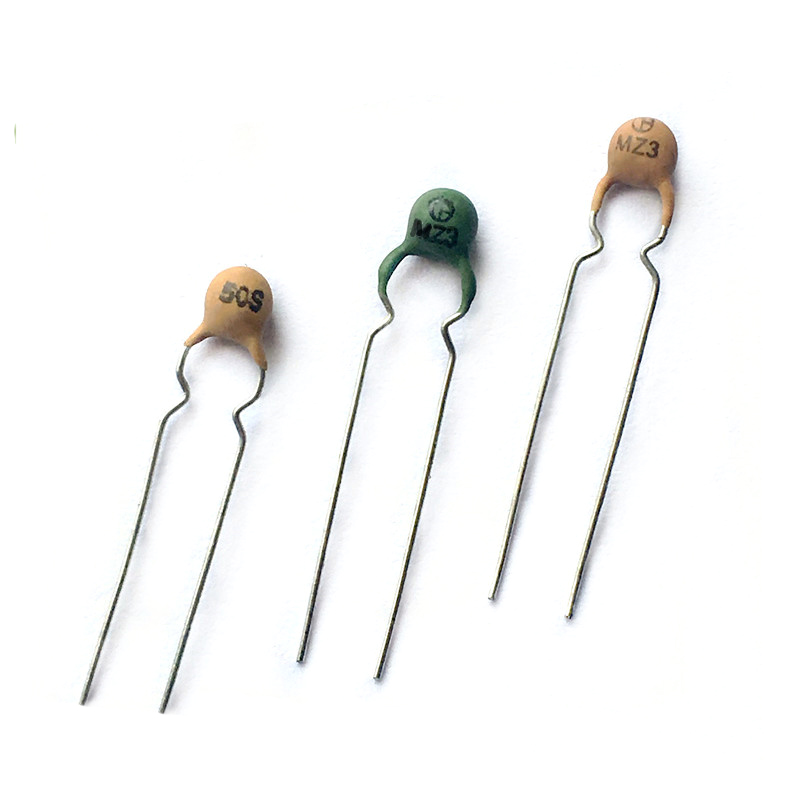

เซรามิก PTC (เช่น แบเรียมไททาเนต): เป็นชนิดที่พบได้บ่อยที่สุด มีค่าความต้านทานเพิ่มขึ้นอย่างรวดเร็วและชัดเจนที่จุดคูรี ทำให้เหมาะอย่างยิ่งสำหรับ การป้องกัน และการใช้งาน แบบสวิตชิ่ง เช่น ฟิวส์แบบรีเซ็ตได้และสตาร์ทมอเตอร์
โพลิเมอร์ PTC (PPTC): มักจำหน่ายในชื่อ ฟิวส์แบบรีเซ็ตได้ หรือ โพลีฟิวส์ มีค่าความต้านทานที่ค่อยเป็นค่อยไป เมื่อเกิดเหตุการณ์กระแสเกินขนาดใหญ่ ฟิวส์จะร้อนขึ้นอย่างรวดเร็วและ "หยุด" เข้าสู่สถานะความต้านทานสูง เมื่อตัดกระแสไฟฟ้าและฟิวส์เย็นลง ฟิวส์จะ รีเซ็ตโดยอัตโนมัติ ซึ่งเป็นข้อได้เปรียบที่สำคัญที่สุดเมื่อเทียบกับฟิวส์แบบใช้ครั้งเดียว
เทอร์มิสเตอร์ PTC ใช้ที่ไหน?
คุณจะพบผู้พิทักษ์ตัวน้อยเหล่านี้ทำงานหนักในอุปกรณ์นับไม่ถ้วน:
การจำกัดกระแสไฟกระชาก: กระแสไฟกระชากที่อุปกรณ์ส่วนใหญ่มักพบมากที่สุดคือขณะที่เปิดเครื่อง เทอร์มิสเตอร์ PTC ช่วยลดกระแสไฟกระชากขณะสตาร์ทเครื่องนี้ เพื่อปกป้องตัวเก็บประจุ หม้อแปลง และชิ้นส่วนที่บอบบางอื่นๆ (มักพบในแหล่งจ่ายไฟ)
การป้องกันกระแสเกิน: เนื่องจากเป็นฟิวส์แบบรีเซ็ตได้ จึงช่วยป้องกันพอร์ต USB ชุดแบตเตอรี่ และลำโพงจากไฟฟ้าลัดวงจรและการโอเวอร์โหลด
เครื่องทำความร้อนแบบควบคุมอัตโนมัติ: คุณสมบัติเหล่านี้ทำให้เครื่องทำความร้อนเหล่านี้สมบูรณ์แบบ เมื่อเครื่องทำความร้อนร้อนขึ้น ความต้านทานจะเพิ่มขึ้น ซึ่งจะจำกัดพลังงานและป้องกันไม่ให้เครื่องร้อนเกินไป ใช้ในเครื่องอุ่นเบาะรถยนต์ เครื่องทำความร้อนตู้ปลา และเครื่องชงกาแฟ
การป้องกันการโอเวอร์โหลดของมอเตอร์: ฝังอยู่ในขดลวดของมอเตอร์ สามารถตรวจจับความร้อนสูงเกินไปและตัดไฟเพื่อป้องกันไม่ให้มอเตอร์ไหม้
เหตุใดจึงต้องใช้เทอร์มิสเตอร์ PTC?
รีเซ็ตตัวเอง: ไม่จำเป็นต้องเปลี่ยนฟิวส์หลังจากแก้ไขข้อบกพร่องแล้ว เพียงแค่ปิดอุปกรณ์แล้วเปิดใหม่อีกครั้ง
ความน่าเชื่อถือสูง: โซลิดสเตตที่ไม่มีชิ้นส่วนเคลื่อนไหวที่จะสึกหรอ
กะทัดรัดและคุ้มค่า: กรมธรรม์ประกันภัยราคาถูกมากสำหรับอุปกรณ์อิเล็กทรอนิกส์ราคาแพง
บทสรุป
เทอร์มิสเตอร์ PTC เป็นตัวอย่างอันโดดเด่นของศาสตร์วัสดุอัจฉริยะที่ช่วยแก้ปัญหาทางไฟฟ้าที่ซับซ้อน เทอร์มิสเตอร์ PTC คือผู้พิทักษ์โลกอิเล็กทรอนิกส์ที่เงียบงันและรีเซ็ตตัวเองได้ ปกป้องอุปกรณ์ของเราจากอันตรายได้อย่างราบรื่น เมื่อเข้าใจพฤติกรรมของค่าสัมประสิทธิ์อุณหภูมิบวก คุณจะเริ่มเห็นว่าเทอร์มิสเตอร์เหล่านี้ช่วยให้การออกแบบมีความปลอดภัย เชื่อถือได้ และมีประสิทธิภาพมากขึ้นในแทบทุกส่วนของเทคโนโลยีสมัยใหม่ได้อย่างไร
